Предусилитель для электрогитары "Томато"

Предусилитель для электрогитары

Как я где-то уже писал, подходить к сборке серьезного лампового усилителя без должной подготовки и опыта дело бесперспективное. Обжегшись, я решил прокачать скилл ламповой техники на более простых и менее затратных устройствах. Поэтому начав с усилителя для наушников я нашел в интернете простенькую схему гитарного предусилителя с оригинальным названием «Томато». А так как у меня есть приятель который играет на гитаре я решил сделать ему небольшой подарок.

Оригинальная схема была сделана на лампе 12AX7. По отзывам специалистов это хорошая лампа с отличным звучанием, но и с относительно не малой ценой. К тому же эта лампа имеет 12ти вольтовое питание, что в целом является даже преимуществом, но исключает возможность экспериментов с другими лампами.

Т.к. у меня нет 12АХ7 я решил сделать преамп на 6Н23П. Забегая вперед скажу о том, что выбор лампы был сделан на основании прослушивания ламп 6Н1П, 6Н2П и 6Н23П, которое выявило огромное различие в звучание в пользу последней лампы. Так же не плохое звучание давала 6Н1П, а вот 6Н2П показала наихудший результат.

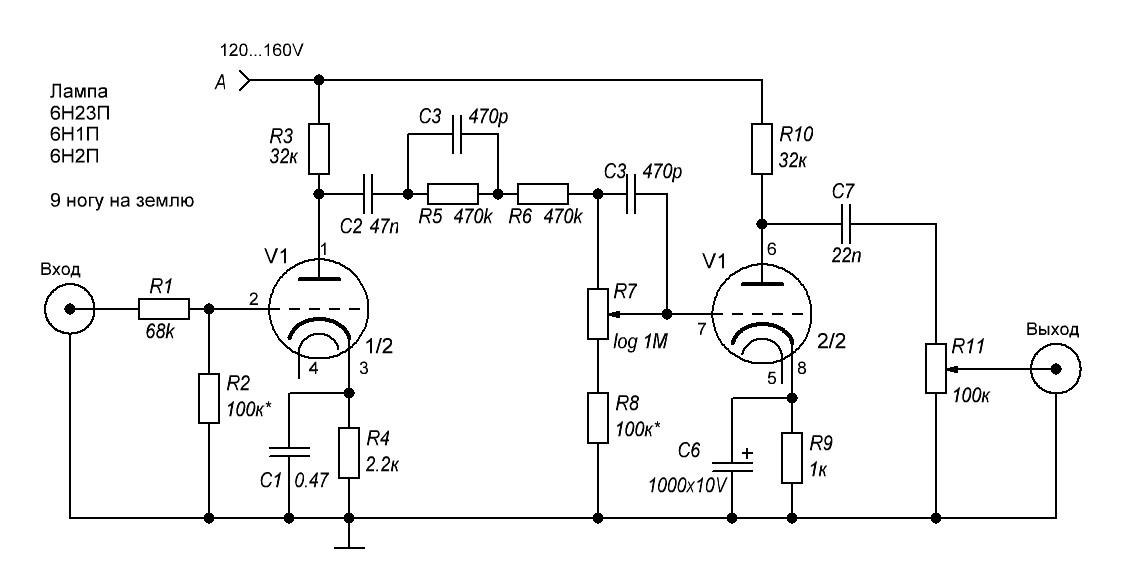

Схема усилителя

Схема усилителя

Есть еще небольшое отличие от оригинальной схемы. Последовательно с переменным резистором R7 было установлено сопротивление R8. Его номинал от 47 до 120 кОм. Оно хоть и немного сужает диапазон регулирования, зато позволяет не сажать на землю второй каскад и делает работу устройства более удобной.

Также резистор R2, шунтирующий вход первого каскада на землю, был заменен на 100 кОм. При установке резистора номиналом 1МОм чувствительность преампа очень велика, и он начинает зело шуметь. На сколько я понял, величину этого резистора необходимо подбирать индивидуально.

Немного о деталях. Все резисторы 0.25 W, конденсаторы на напряжение не менее 250V. Девятый вывод лампы лучше посадить на землю. Так как преамп очень чувствительный к внешним наводкам, то корпус лучше всего также посадить на землю.

О питании устройства. Оригинальный «Томато» питается от 12 вольтового трансформатора, а анодное напряжение в 120V получается после умножителя. Я не стал мудрствовать и использовал для питания преампа уже проверенную мной схему блока питания.

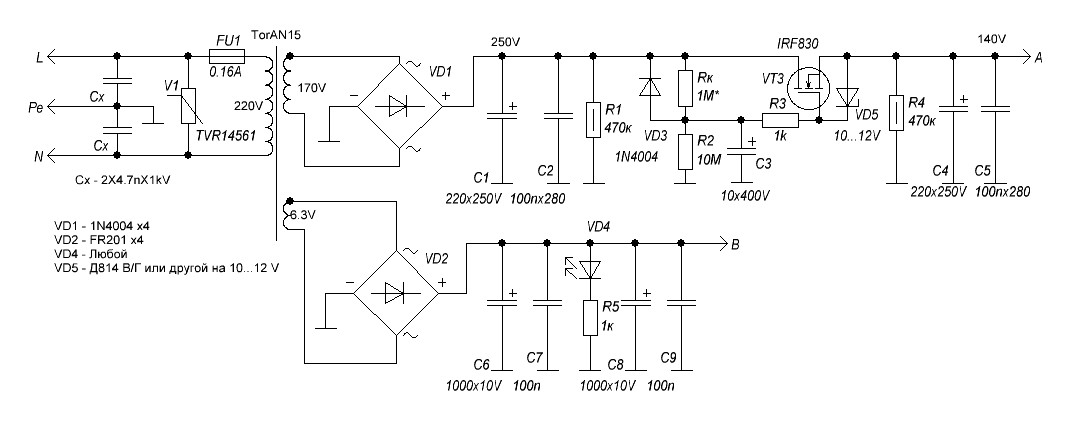

Схема блока питания

Схема блока питания

Единственное, что пришлось добавить к первоначальной схеме, это конденсаторы между питанием и землей (Сх), на высокой стороне, а также варистор (V1)(варистор можно и не устанавливать). Блок питания я сделал в отдельном стандартном корпусе без кнопок. Воткнул в розетку и работай.

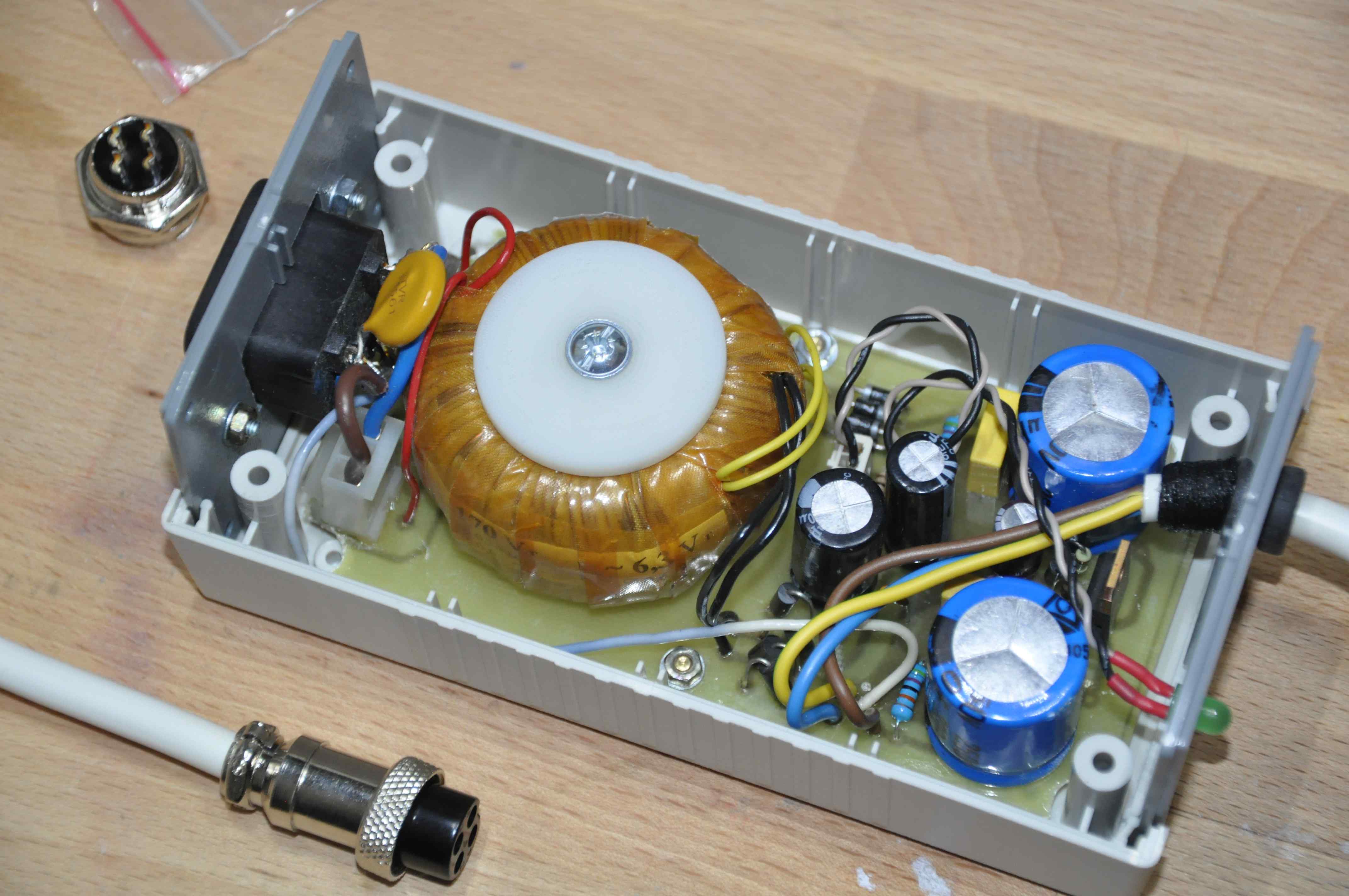

блок питания в корпусте

блок питания в корпусте

Развел платку устройства. Получилась очень даже не большая 78Х78 мм. Но т. к. корпус выбирал чуть позже пришлось платку слегка обрезать по краям на милиметр с каждой стороны.

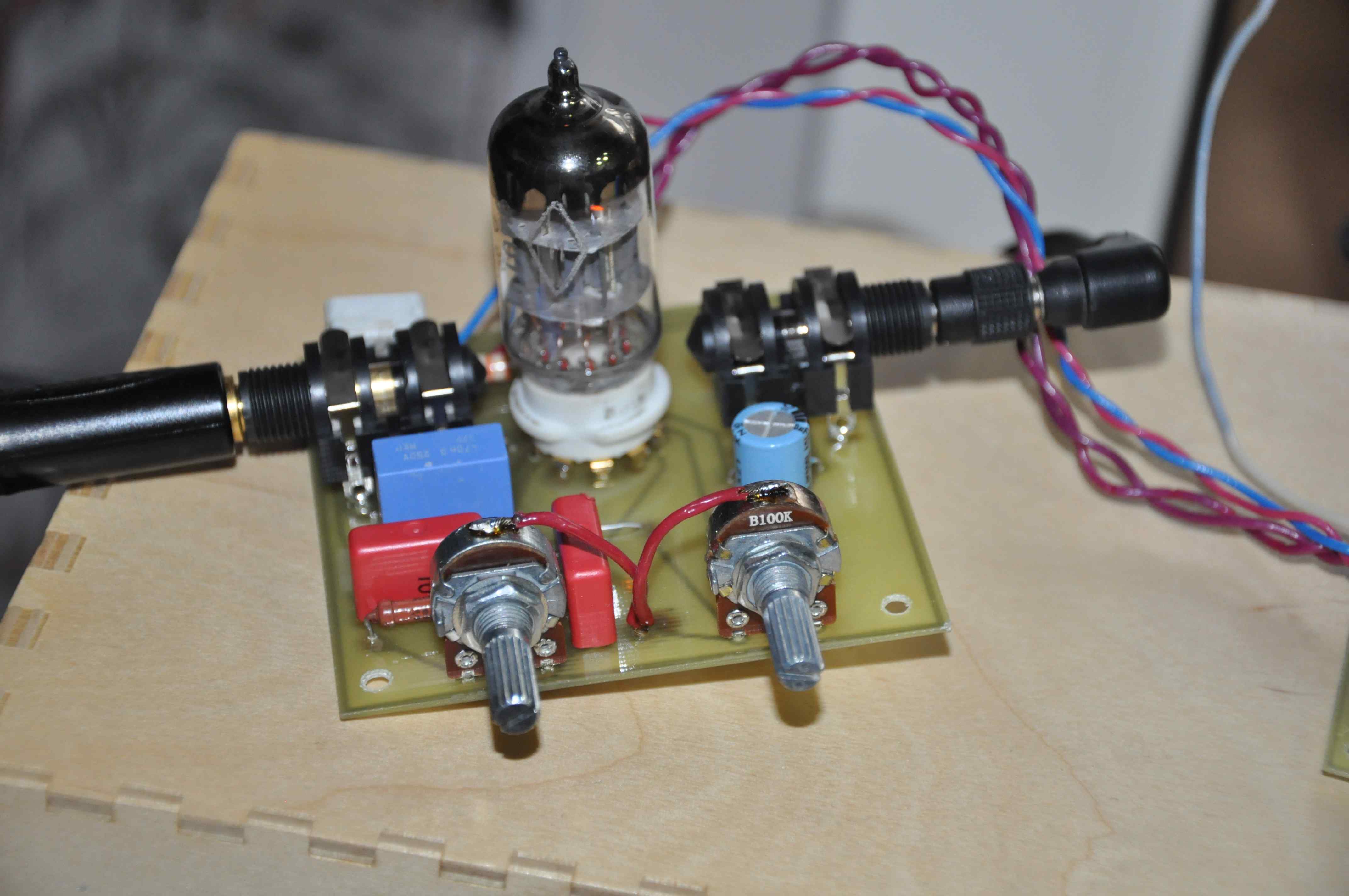

Плата в сборе

Плата в сборе

Корпус для самого приампа взял стандартный алюминиевый. Немного работы сверлом, три слоя краски и вуаля. Все готово.

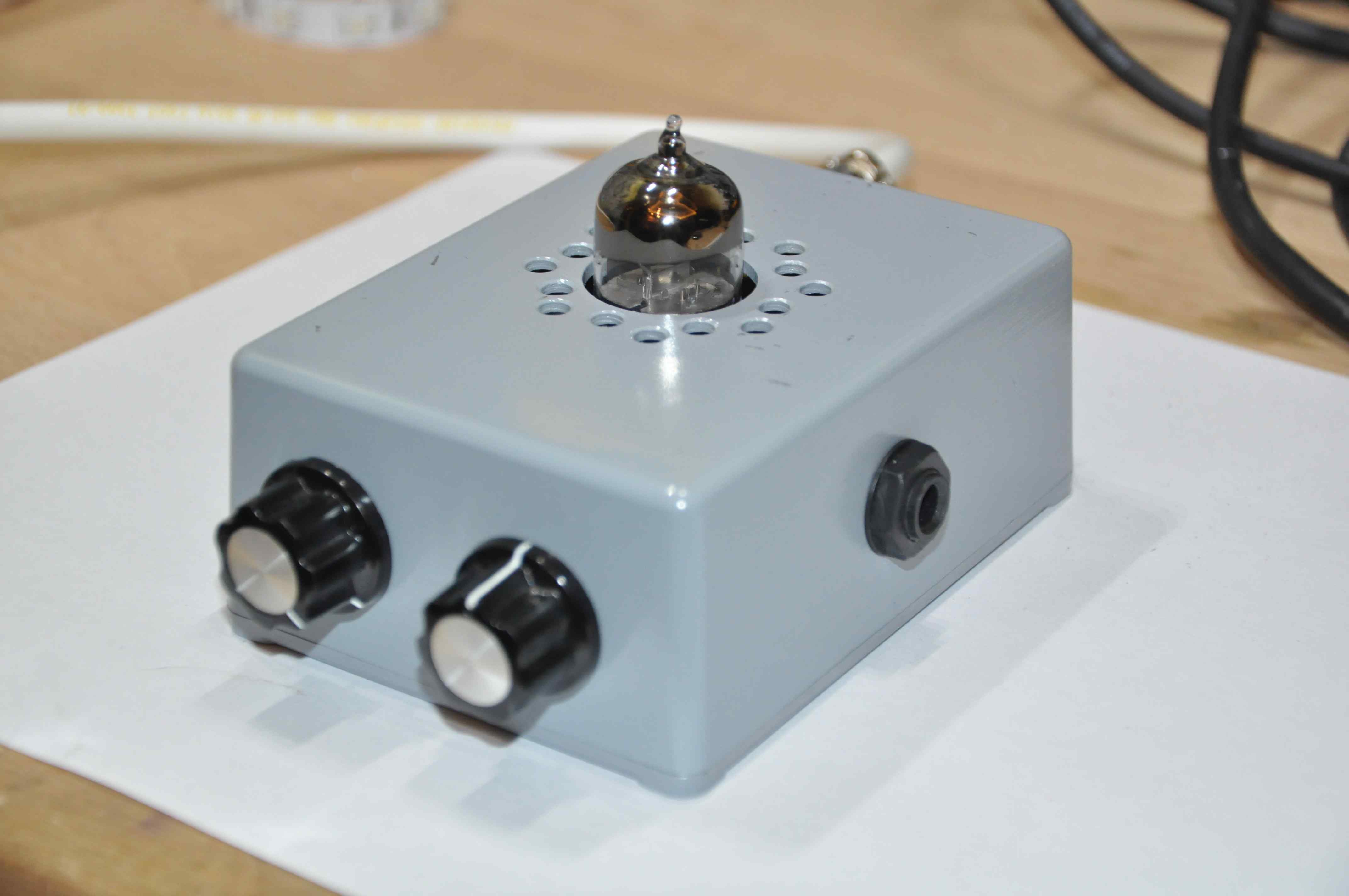

Корпус

Корпус

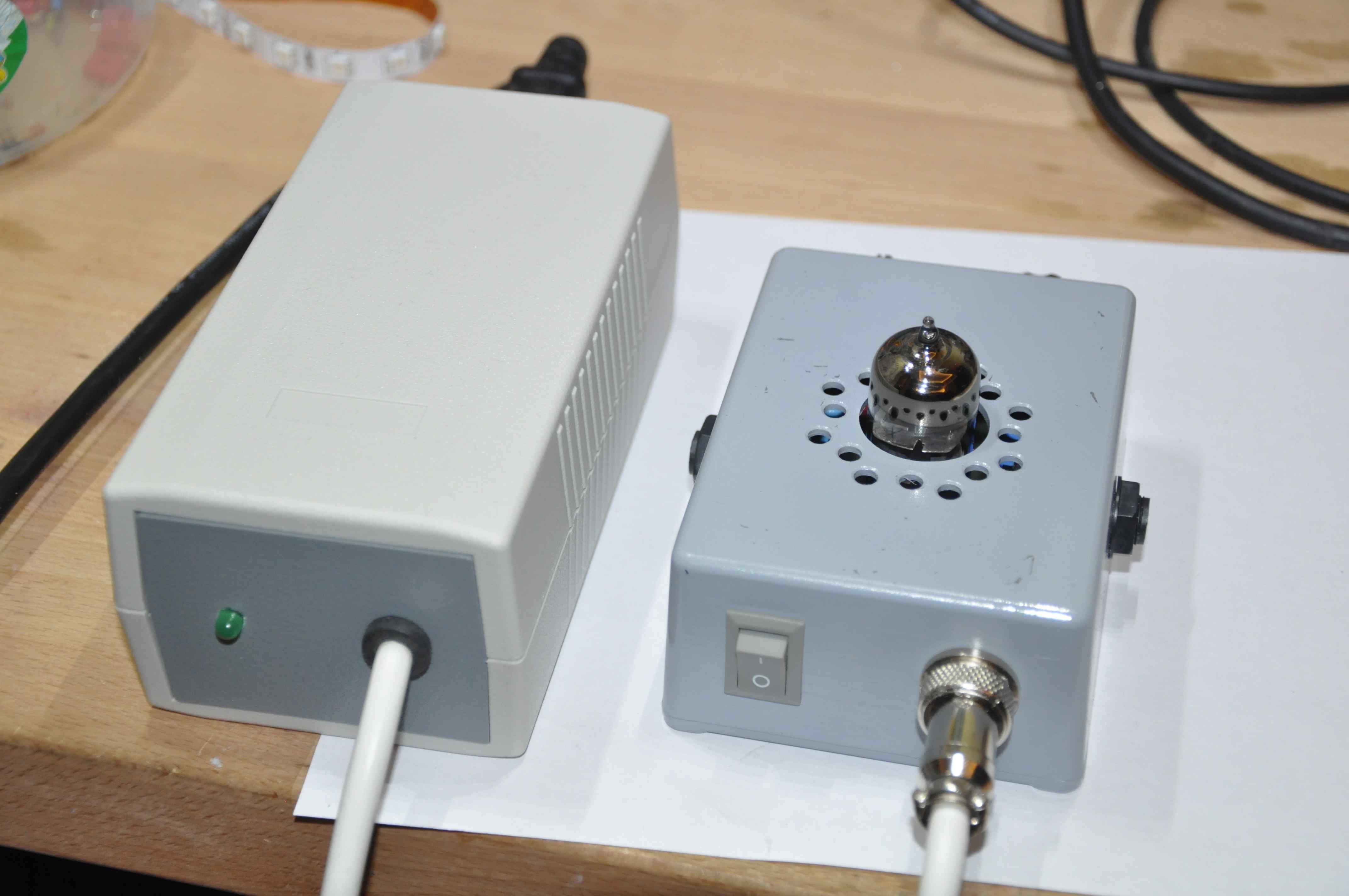

Вид сзади на разъем питания и выключатель анодного напряжения.

Вид сзади

Вид сзади

Вот и всё. Преамп практически не шумит, хорошо передает звук (особенно получается насыщенный бас) и неплохо оживляет музыку, делая свое дело.

Схему и разводку платы предлагаю для скачивания.


22.05.16


Вот как-то так. Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.


Приложение:
Скачать схему преампа в формате .spl7
Скачать разводку платы преампа в формате .lay
