Как я уже писал в статье «Блок питания для ламповой техники малой мощности», мне жуть как захотелось послушать хваленый теплый ламповый звук. Но купить аппарат, честно сказать, душит жаба. Поэтому, найдя схему несложного лампового усилителя для наушников, взвесив свои возможности и посчитав затраты, я понял, что для начала лучше быть не может.

То, что я представляю сейчас это уже вторая версия сделанного мной усилителя. Первая была собрана почти навесным монтажом. На нем я долго и плодотворно игрался с блоком питания. Из-за того, что собранный фильтр питания предлагаемый в оригинальной схеме не мог подавить пятидесяти герцовое гудение. Которое пропало только после установки «электронного дросселя».

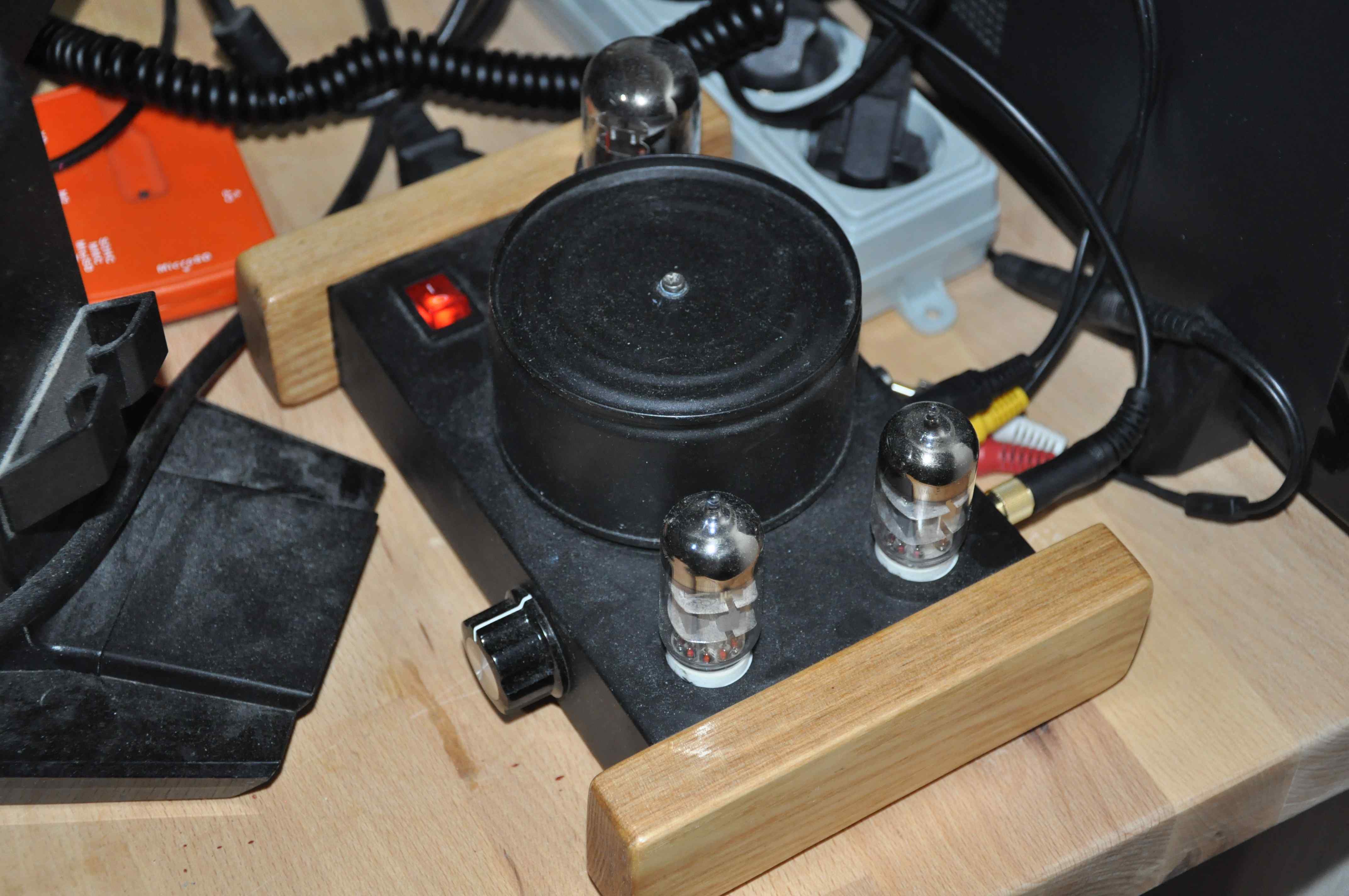

Предыдущая версия усилителя

Предыдущая версия усилителя

Первый опыт был вполне удачным, но к сожалению для питания я использовал трансформатор который был предназначен для другого устройства и мне было необходимо заменить его. Доработка прошла более чем успешно и вот этим я и хочу поделиться.

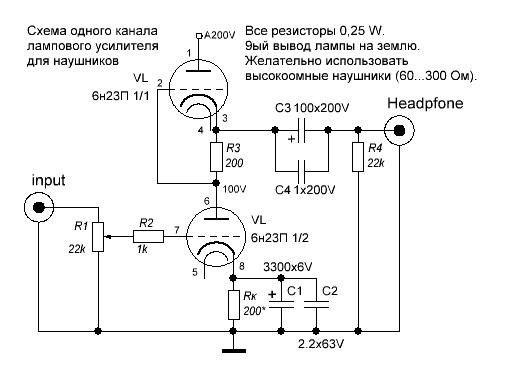

Схема усилителя

Схема усилителя

Отличий от схемы по ссылке выше практически нет. Но мной было понижено анодное напряжение с 270 до 200 вольт и повышен номинал емкости С3 с 1 до 2,2 мкф. Так как у меня есть собранный девайс по аутентичной схеме, то можно сказать, что внесенные мной изменения не повлияли на качество звучания. По крайней мере на мой слух.

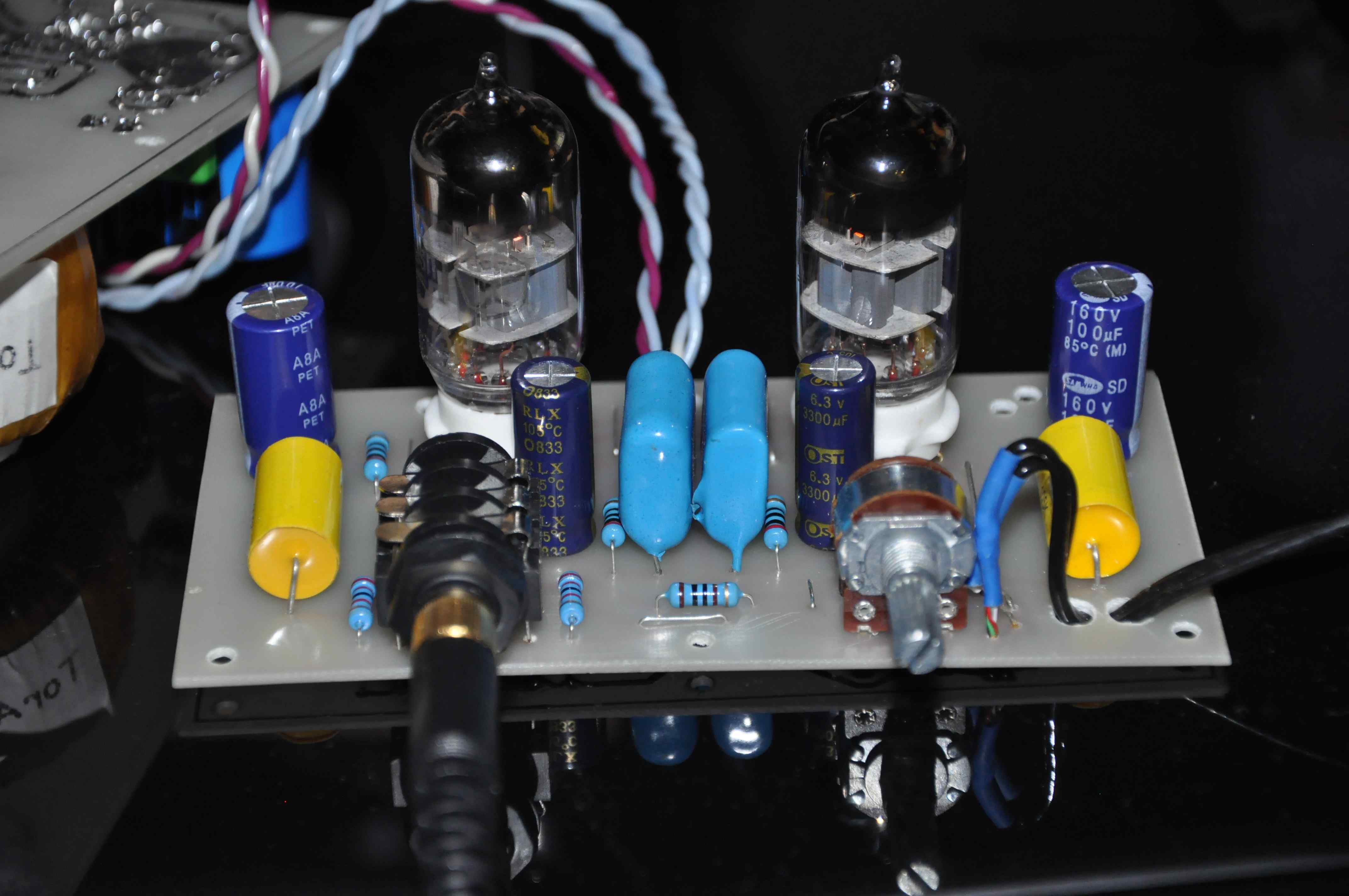

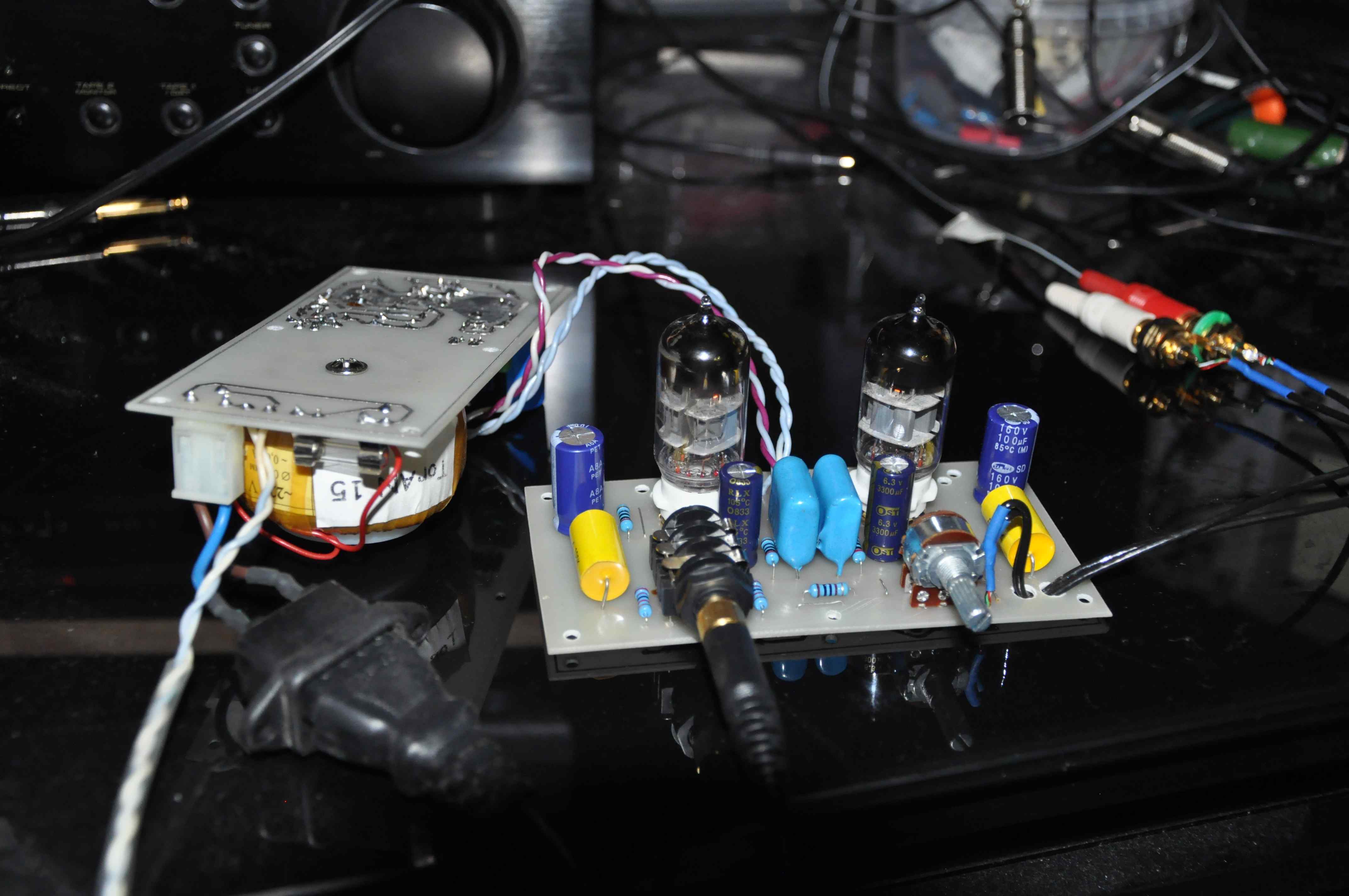

Потрошки в процессе настройки

Потрошки в процессе настройки

Так как я использовал блок питания малой мощности, то говорить об использовании ламп 6Н1П и 6Н6П не приходится из-за очень большого тока накала (0.6...0.7 А на лампу). Зато понизив анодное напряжение, стало возможным применение менее габаритных электролитов.

Потрошки в процессе настройки

Потрошки в процессе настройки

Из-за того, что для использования ламп 6Н3П придется делать другую разводку печатной платы, остается только 6Н2П и 6Н23П. Эти лампы взаимозаменяемы, но и здесь есть подвох. Просто так заменить лампы одну на другую не удасться т.к. после замены любой из ламп усилитель необходимо настраивать, подбирая резистор Rk и добиваясь половины напряжения питания на анодах нижних ламп. А в остальном, да. Сначала можно сделать усилитель на лампах 6Н2П, как более дешевых, а потом перенастроить его под 6Н23П и сравнить звучание.

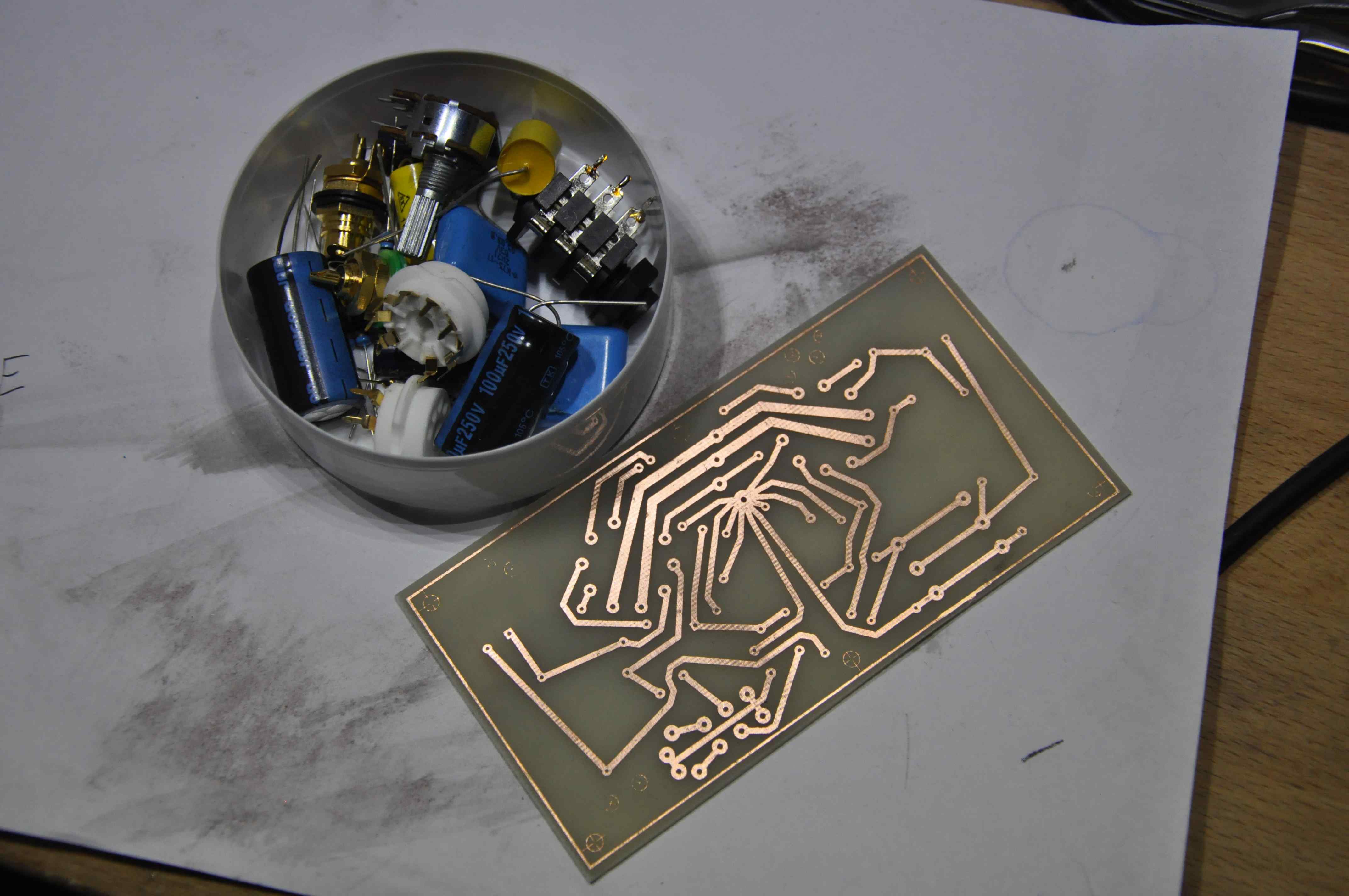

Коробка с деталями

Коробка с деталями

Немного о деталях. Все резисторы должны быть мощностью не менее 0,25 Вт Конденсаторы С3 и С4 должны быть рассчитаны на напряжения питания (я поставил чуть ниже, на 160 V, не те, что лежат в коробке), а вот конденсаторы в цепи катода С1 и С2 на напряжение 6...10 вольт, но так как они напрямую влияют на звук, то к их качеству необходимо предъявить повышенные требования и чем больше номинал конденсатора С1, тем лучше.

Немного о корпусе. После проблемы с анодным напряжением в ламповой технике есть еще одна проблема, это проблема корпуса. Подобрать уже готовый для своих нужд практически не возможно, а делать корпус своими руками не так уж легко. Поэтому я здесь применил старый проверенный способ изготовление корпусов из фольгированного текстолита. Ну и конечно куда без деревянных корпусных деталек в ламповой технике. :-) Габаритные размеры требуемой коробки примерно 160Х170Х50 мм.

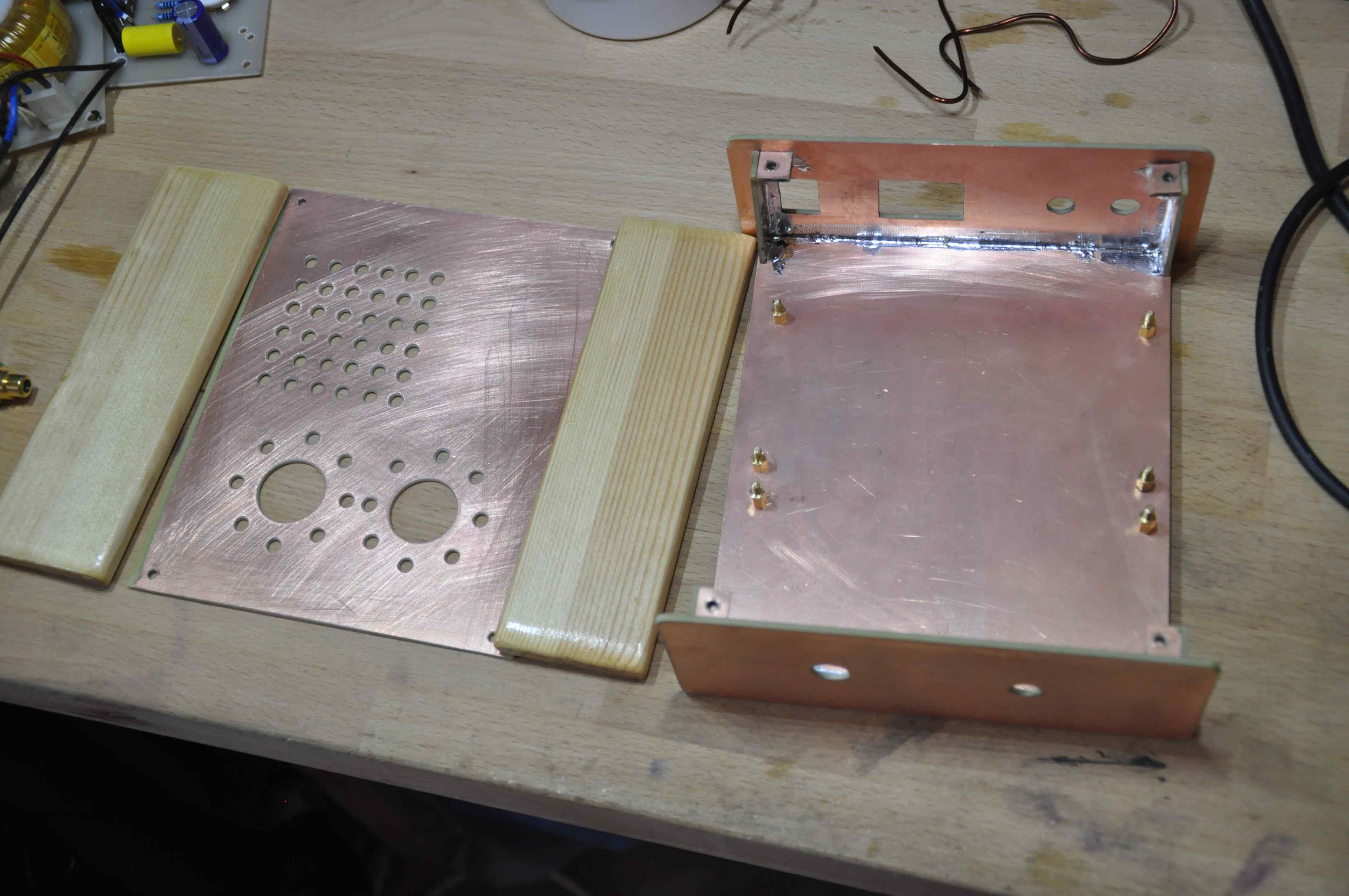

Корпус в процессе изготовления

Корпус в процессе изготовления

Т.к. лампы сильно нагреваются для них сделал специальные отверстия в верхней крышке, но после недолгой эксплуатации выяснилось, что их катастрофически не хватает и пришлось досверливать как верхнюю крышку так и делать отверстия в нижней части корпуса для усиления конвекции воздуха.

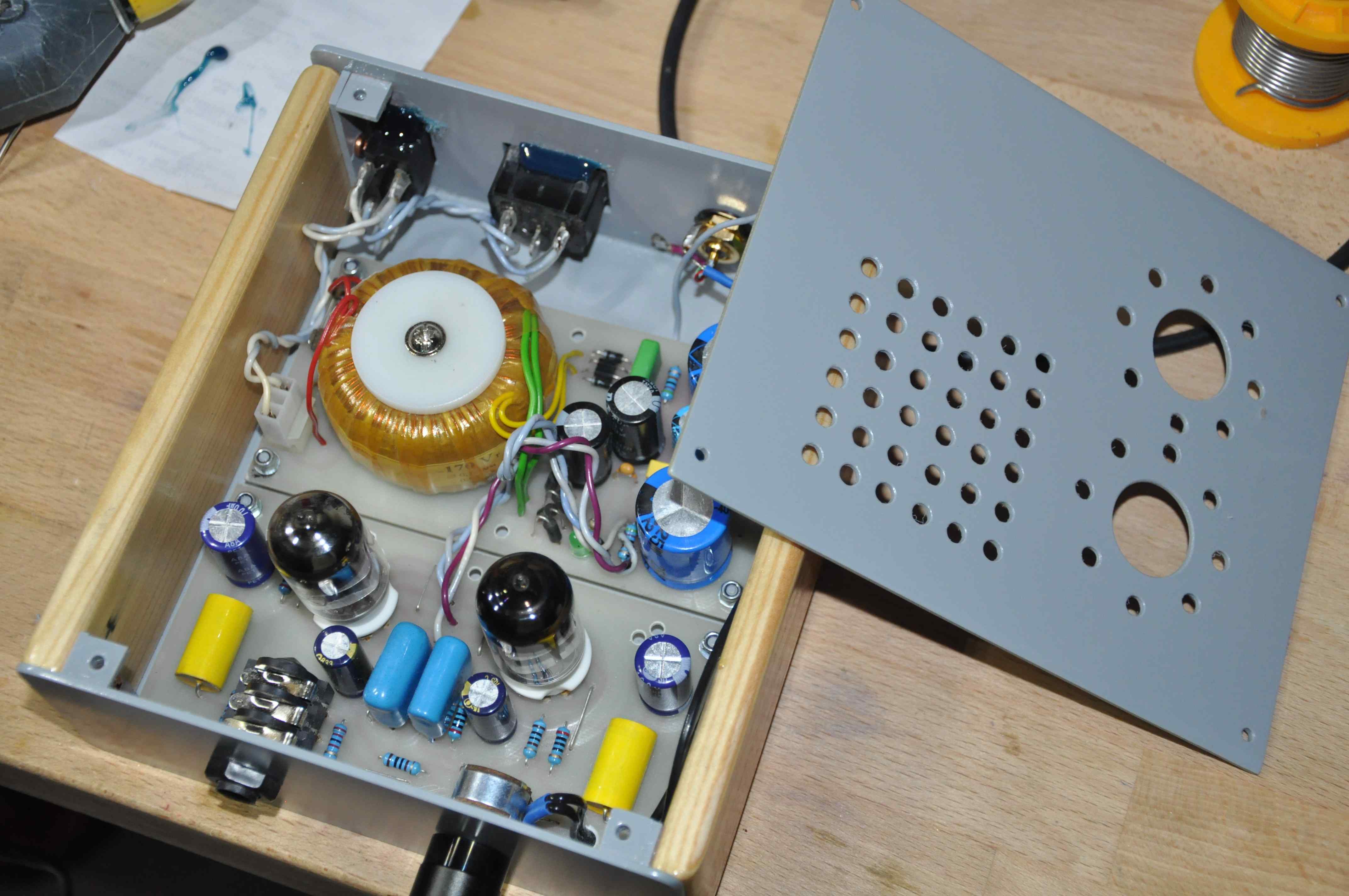

Усилитель в разобраном состоянии

Усилитель в разобраном состоянии

Вот таким нехитрым способом на стоечках умещаются все потрошки усилителя. После улучшения конвекции воздуха для охлаждения ламп корпус хоть и нагревается, но не так сильно чтобы нельзя было спокойно тронуть рукой.

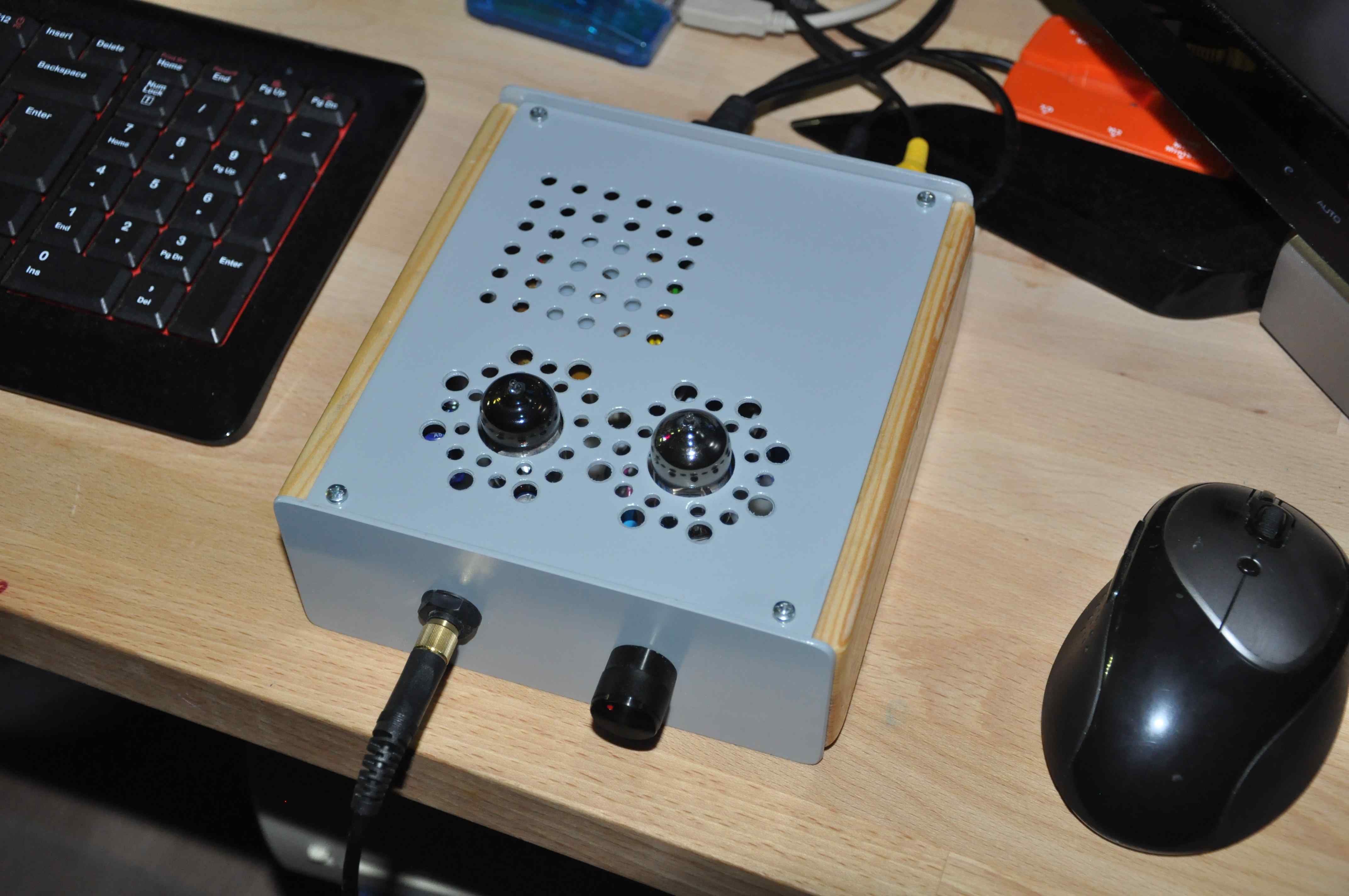

Готовый усилитель дял наушников

Готовый усилитель дял наушников

И в заключении о личных ощущениях от прослушивания. Глубокая детализация, мягкие не искаженные басы и тот самый ламповый звук. Про «тот самый» я не лукавлю. Разница в воспроизведении одной и той же композиции на лампе и на транзисторах, через наушники сильно отличается не в пользу транзисторов, (у меня с конца прошлого века стоит Pioneer A305R) а если еще и тембр блок отключить, то вообще всё очень грустно. Да, еще необходимо добавить то, что для получения должного удовольствия от прослушивания мне пришлось со временем обзавестись высокоомными наушниками Sennheiser HD 280-13 300 Ом. До этого были недорогие HD 180 и бананчики CX 215. Но басы на них были не выразительные, а иногда и похрюкивали когда делал музыку погромче.


10.04.16



Неожиданное продолжение.

Дело в том, что как-то пришел ко мне приятель, попить пивка, послушал аппарат и сказал, что без него домой не уйдет. Пришлось отдать ему девайс за небольшое вознаграждение. Но так, как я уже не мыслю себя у компьютера без этого усилителя, пришлось сделать еще один. Размеры платы 95х95. Так как корпус подбирал уже после того как сделал плату, мне не удалось реализовать идею бокового разъема питания поэтому пришлось вставлять его на место тюльпанов, а их сдвинуть к краю. Но и так не плохо получилось.

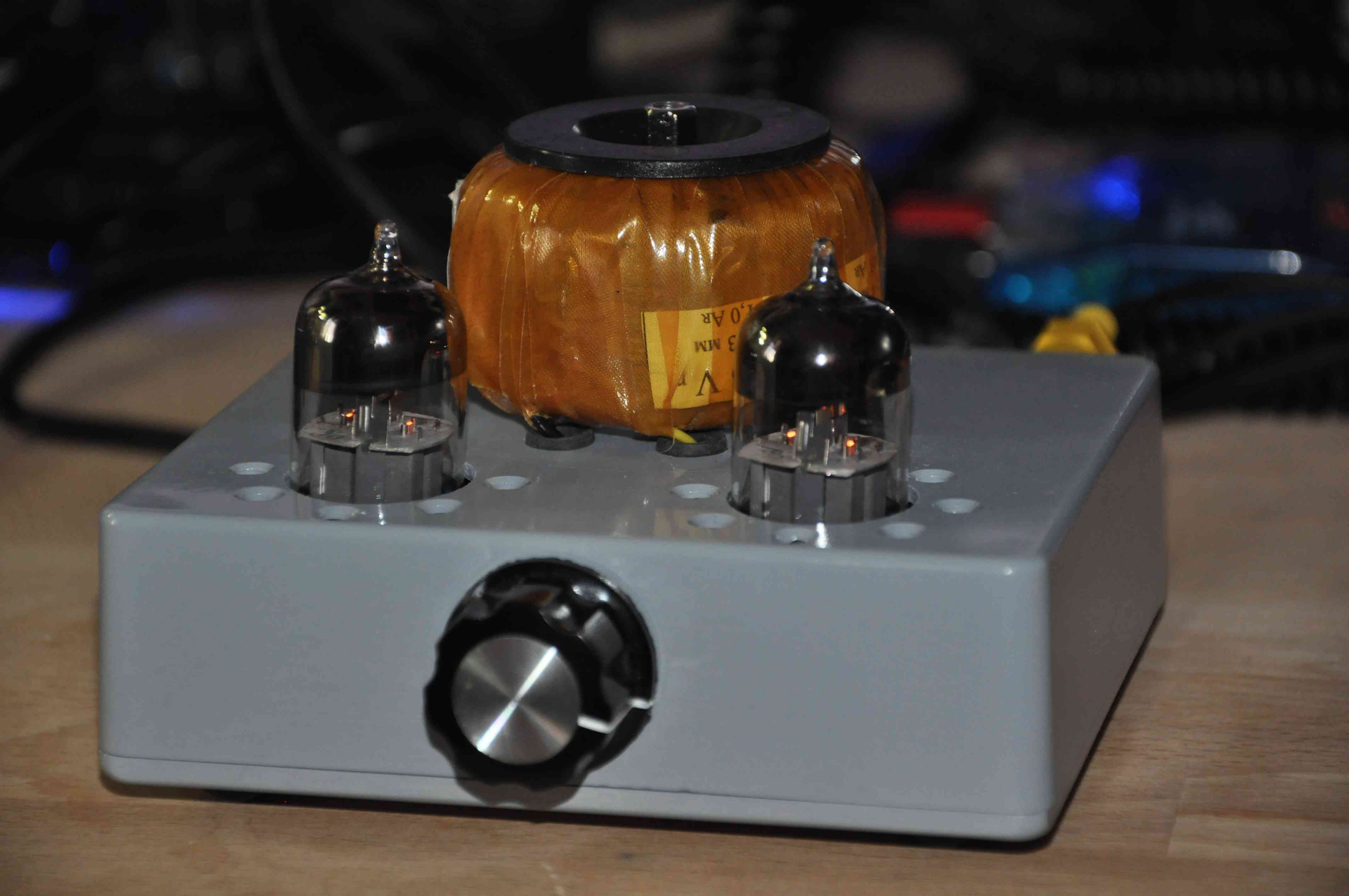

Усилитель без крышки трансформатора Усилитель - задняя панель

Усилитель без крышки трансформатора

Усилитель - задняя панель

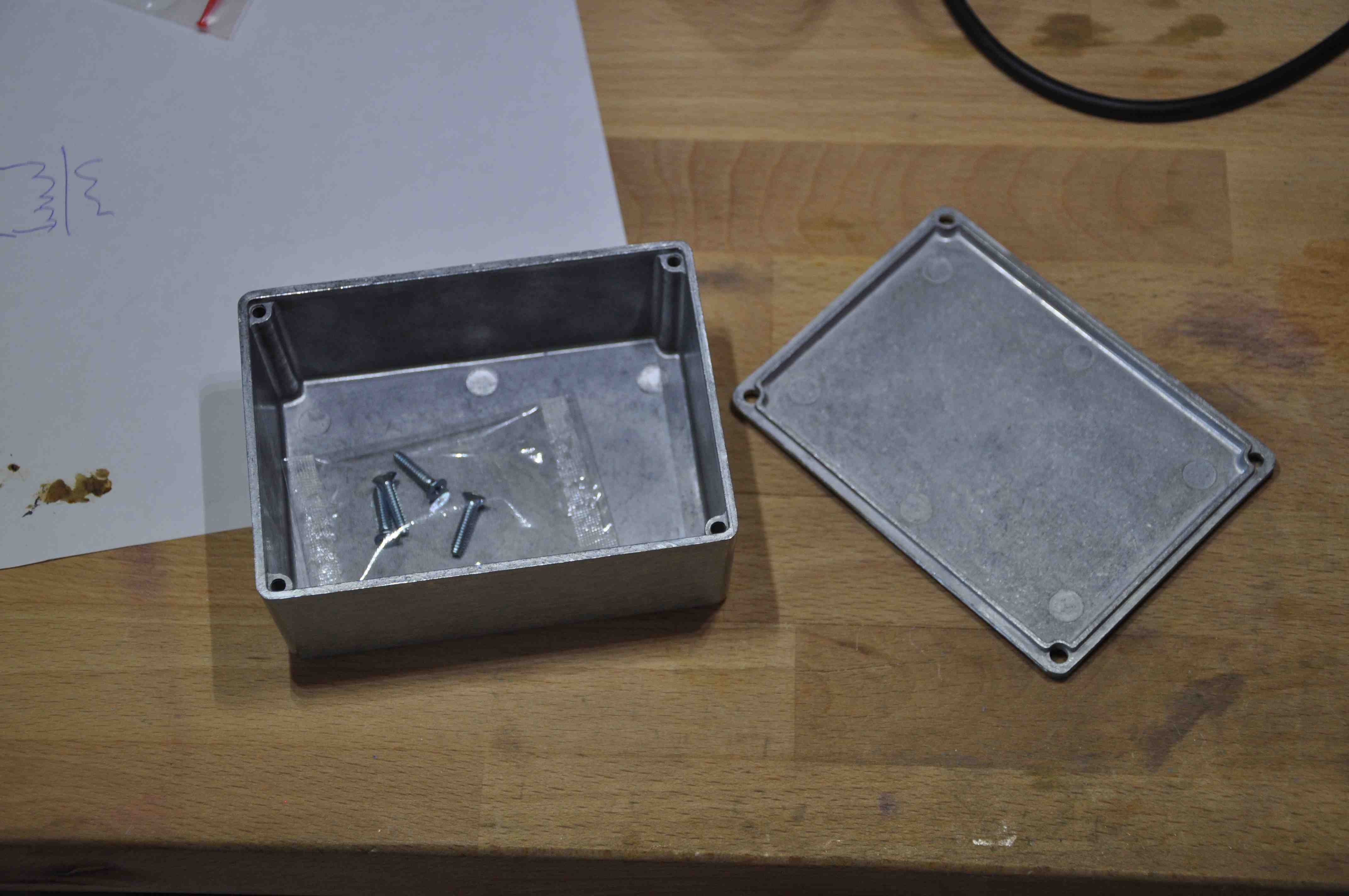

Корпус взял стандартный дюралевый 120х95х35 прикрутил сверху трансформатор, а на платке разместил усилитель и фильтр анодного питания.

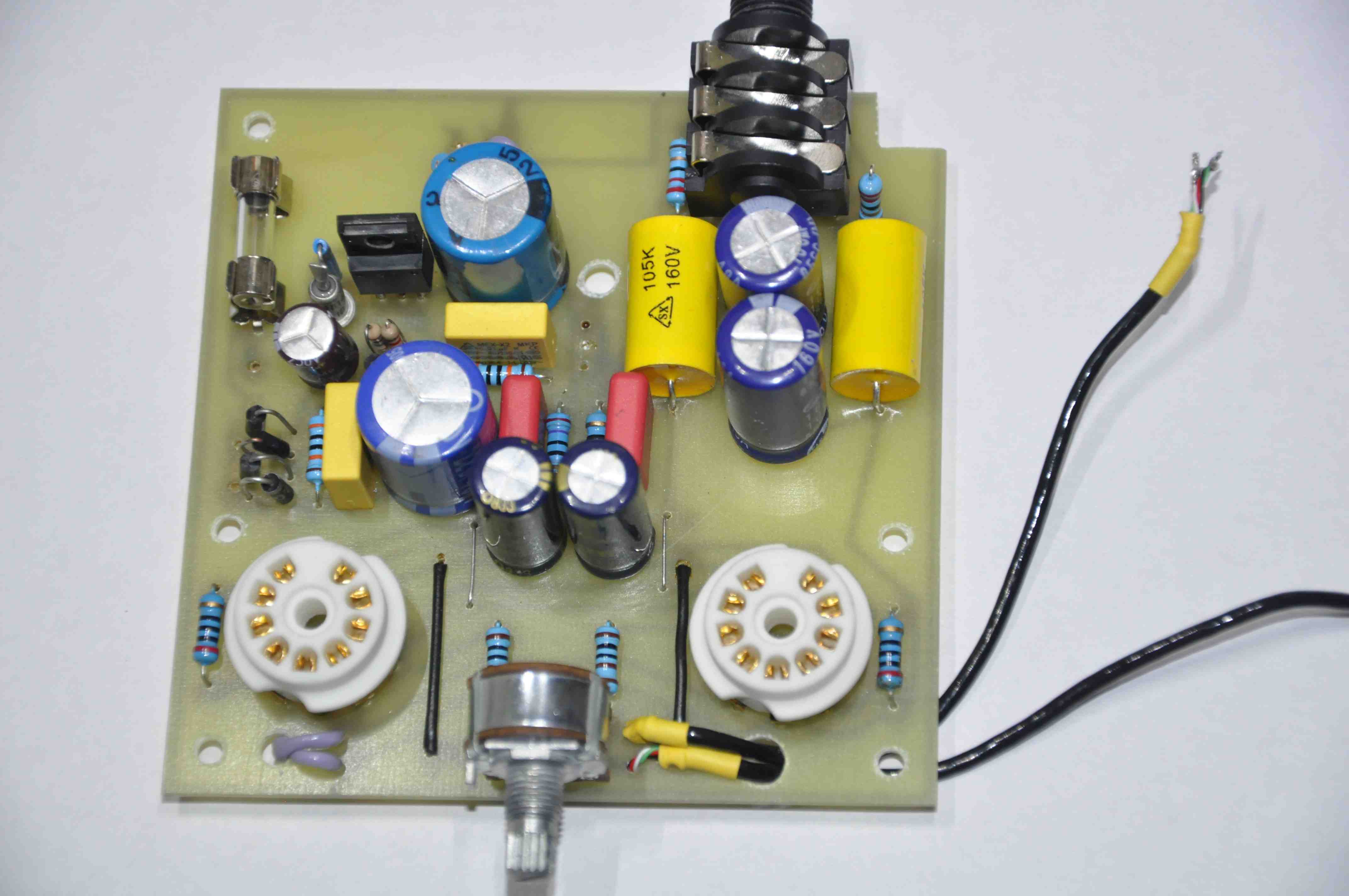

Усилитель - корпус Плата

Усилитель - корпус

Плата

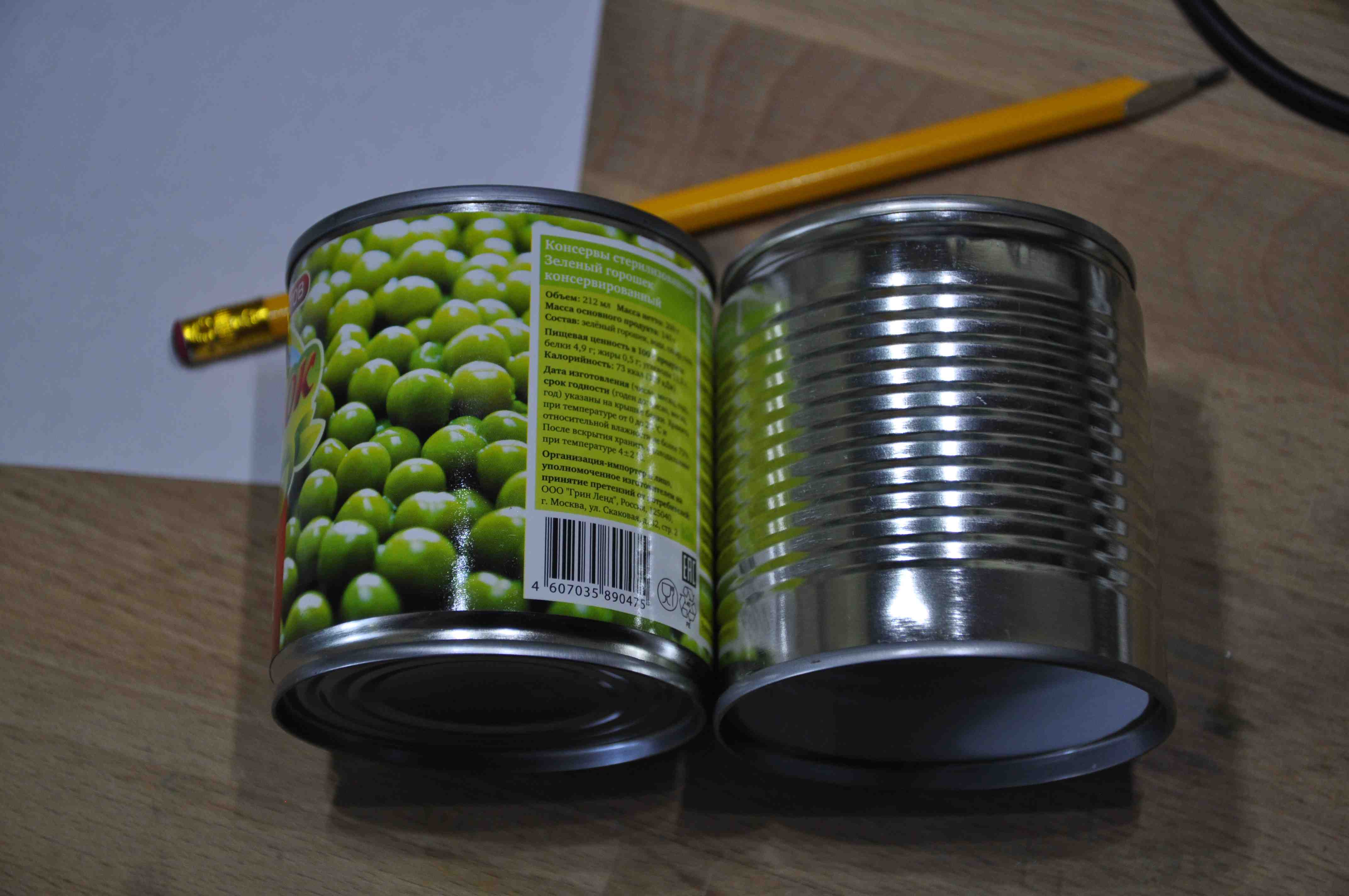

Ну и для пущей важности закрыл трансформатор маленькой консервной банкой от зеленого горошка. Даже красить не стал. Она немного высоковата, зато идеально подходит по диаметру.

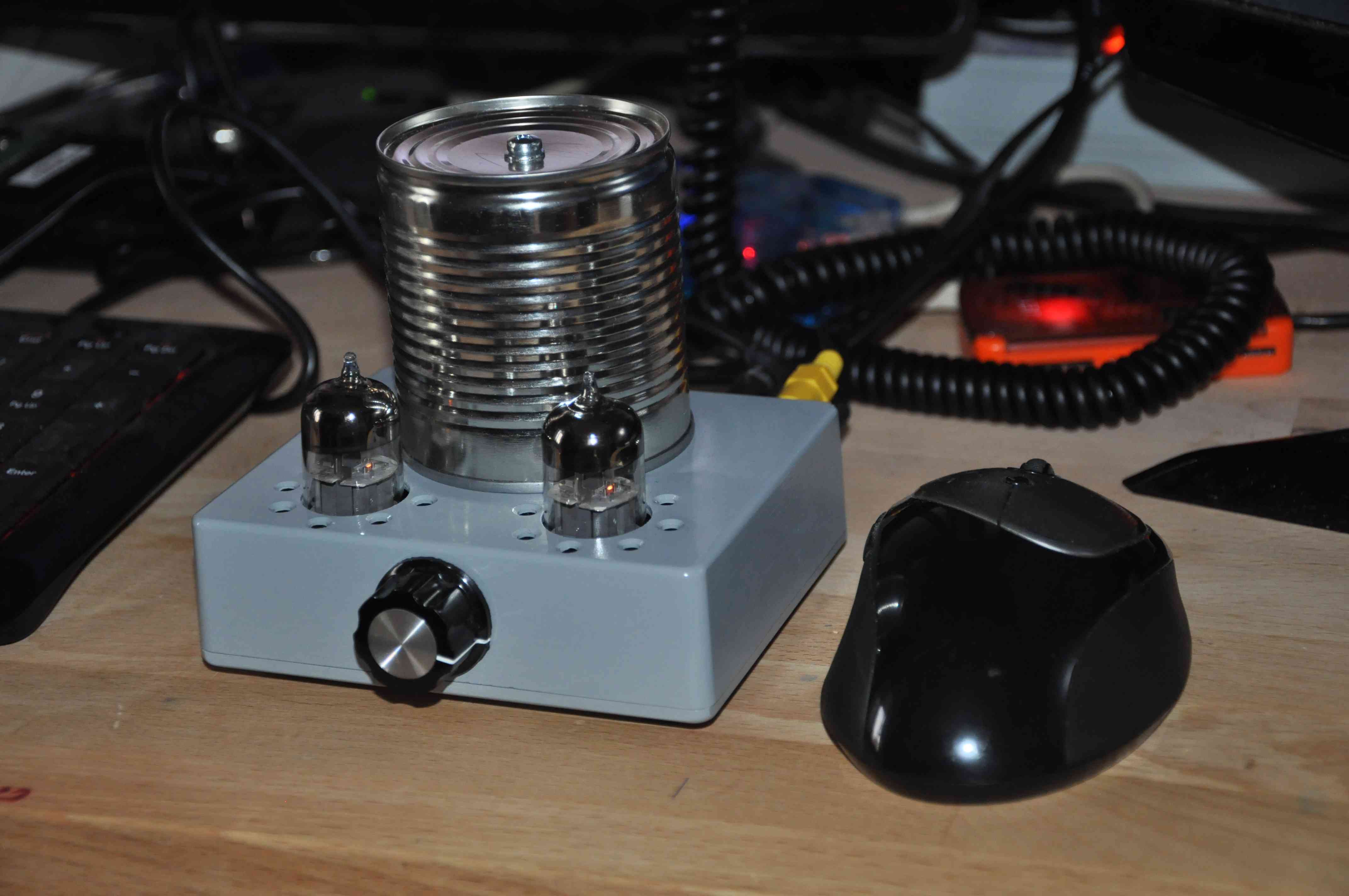

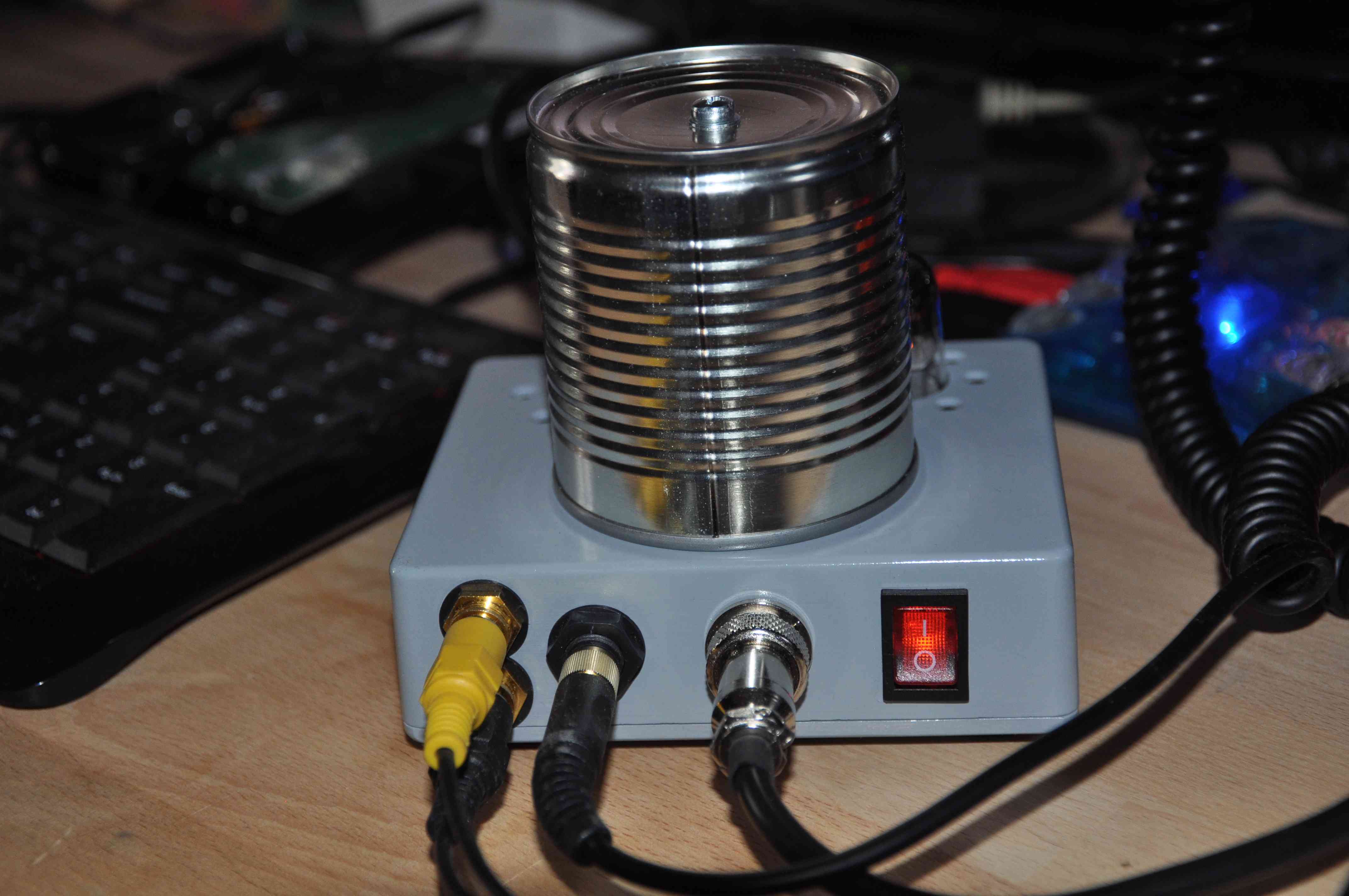

Консервная банка Готовый усилитель дял наушников

Консервная банка

Готовый усилитель дял наушников

Все, считаю для себя эту тему закрытой. Схема усилителя простая, не критичная к питанию и имеет потенциал для творчества. Особенно в плане изготовления корпусов. :-)

Схему и разводку платы предлагаю для скачивания.


02.05.16

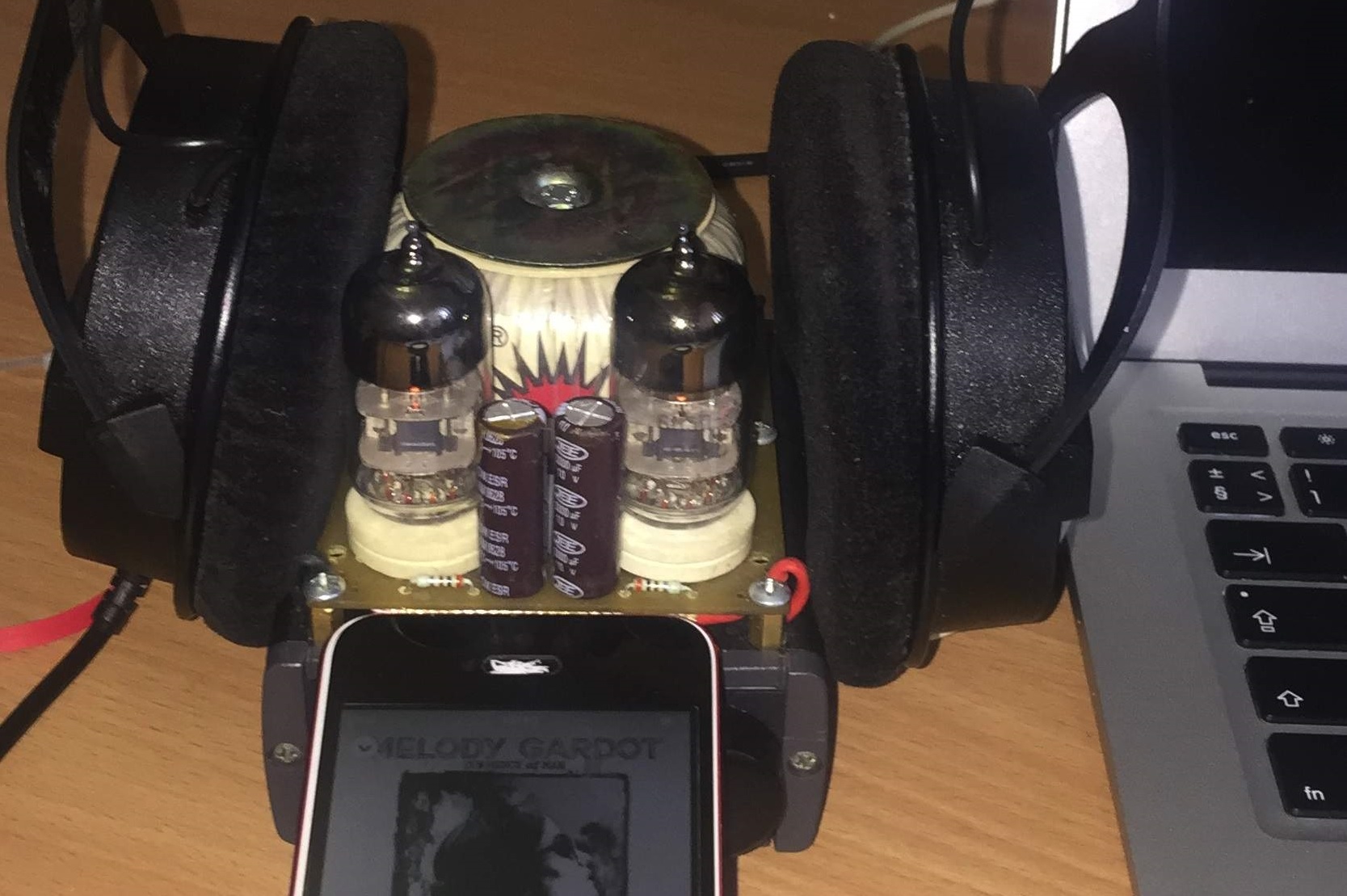

Вариант усилителя от Анатолия.

Добрый день. Я повторил схемы Ламповый усилитель для наушников + Блок питания для ламповой техники малой мощности . Использовал лампы 6Н3П все сразу заработало, но присутствовал фон 50 Гц уровень его я не видел на осциллографе, но слышал в наушниках. Выяснилось, что он идет из накального питания ламп. В конечном итоге выбросил мост диодный накальный, на переменку 6,3 В подпаял два конденсатора и среднюю точку посадил на общий запитал накал от переменки. Фон испарился. Собирал схему для DT990PRO 250 ОМ. Устройством доволен, но мощности все равно не хватает.

Вот что у меня получилось.

Усилитель без крышки трансформатора

Усилитель без крышки трансформатора

06.02.18


Вот как-то так. Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.


Приложение:
Начало
Скачать схему усилителя в формате .spl7
Скачать разводку платы усилителя в формате .lay

Продолжение
Скачать схему усилителя и стабилизатора в формате .spl7
Скачать разводку платы (все в одном) в формате .lay
