Простая зарядка для литиевых аккумуляторов от USB.

	Подарил мне как-то друг фонарик. Все бы хорошо, но для него потребовался «нестандартный» источник питания. Нестандартный он только по тому, что я раньше такие аккумуляторы не использовал. Пришлось купить. Купить-то купил, а чем заряжать?

Покупать специальную зарядку для одного аккумулятора меня задушила жаба. Да и надо было опробовать одну специальную микросхему для зарядки литиевых аккумуляторов на 3.7 вольта чтобы использовать в другом девайсе.

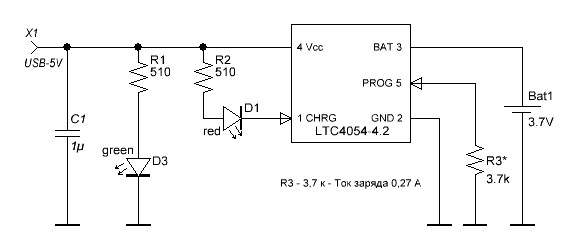

Вот собственно схема устройства.

Ничего нового, все из даташита за исключением индикации. Т.к. зарядка будет вестись от USB, то необходимо понимать приходит питание на устройство или нет.

Микросхема LTC 4054-4,2 хороша тем, что, имея маленькие габариты может держать вполне приличный ток зарядки аккумулятора (до 0.8А). При этом обладает защитой от КЗ и перегрева, что делает ее еще более привлекательной. Конечно при больших токах заряда потребуется интенсивно отводить тепло, но с этим можно справится, увеличив площади проводников, к которым припаяны ножки микросхемы. Регулировка тока заряда происходит подбором резистора R3 который рассчитывается по формуле: R(Om)=1000/J(A). Т.к. я изначально планировал не мучится с блоком питания, а заряжать от USB порта, то ограничил ток заряда в 0,27А поставив R3 – 3,7 кОм.

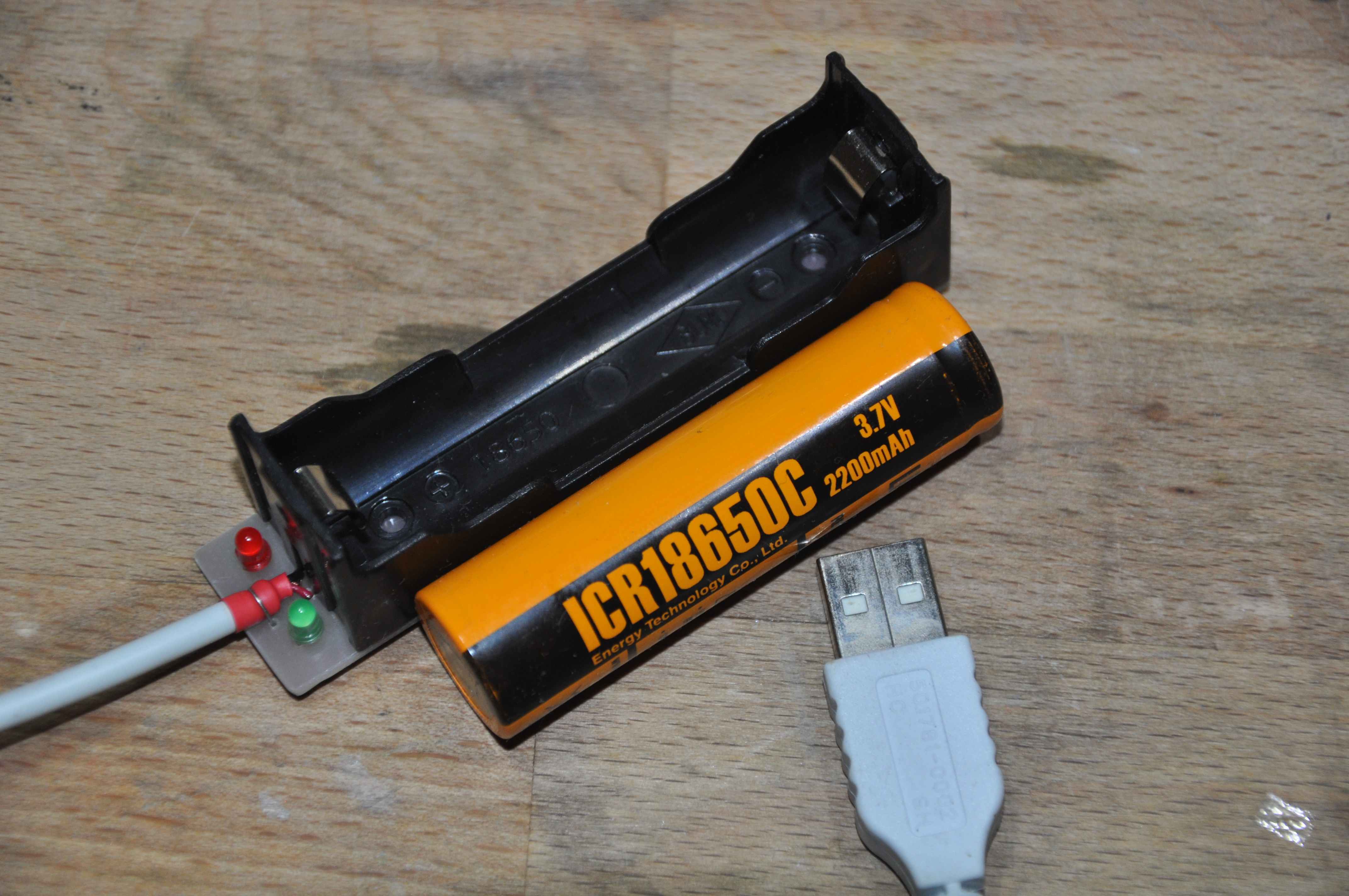

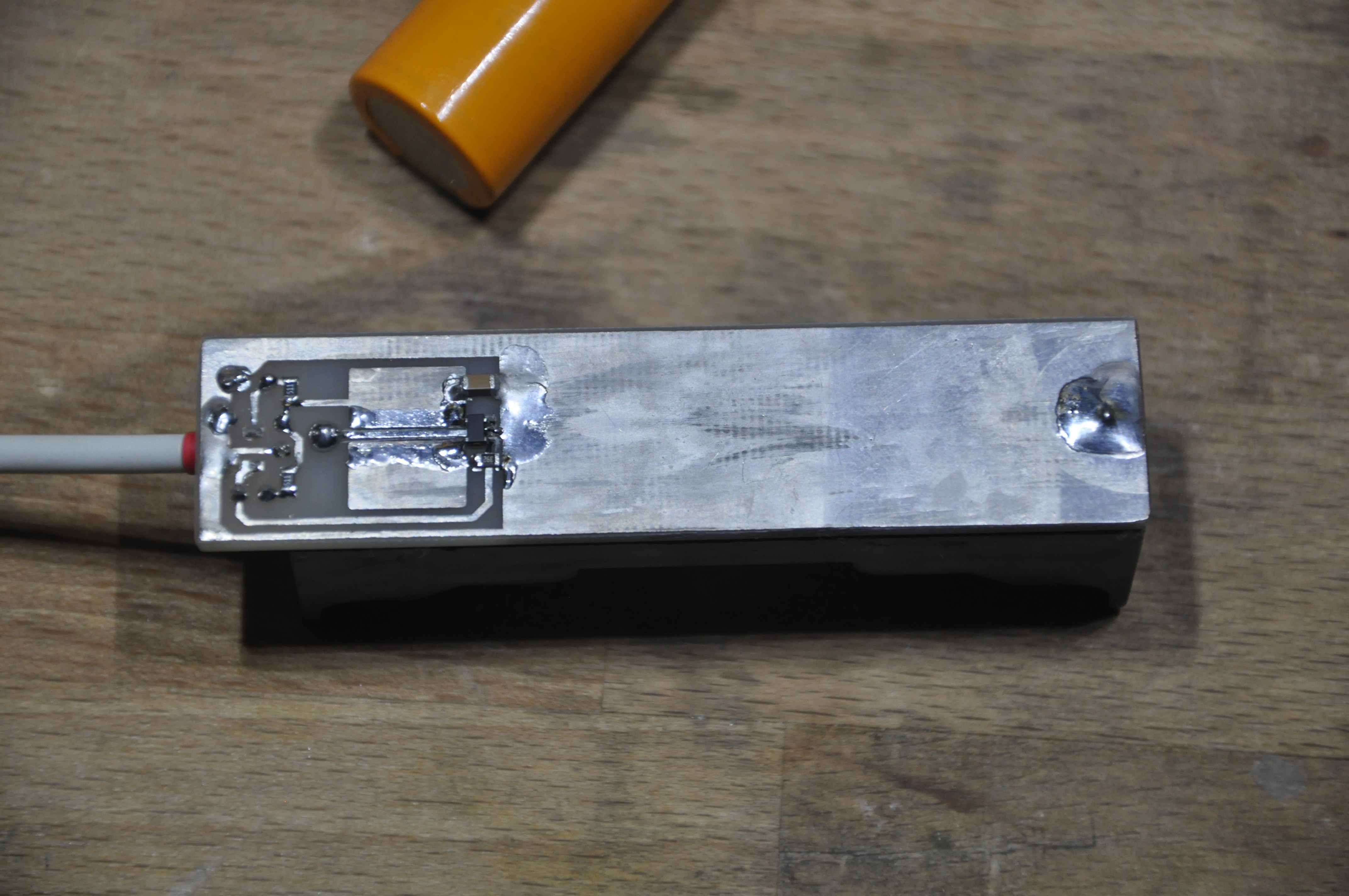

Вот несколько фотографий устройства.

Так как фонариком я пользуюсь очень редко, то и заряжать этот аккумулятор мне часто не придется. Поэтому вместо того, чтобы ваять корпус, я просто обмакнул плату раза три в Цапон.

А на сегодня всё. Удачи.

03.07.2017

Вот прошло уже более 3х лет как я сделал эту зарядку. Работает она без замечаний, и я не задумываюсь от чего бы мне зарядить этот аккумулятор. Кроме фонарика у меня больше такие аккумуляторы нигде не используются. Поэтому я не сильно парюсь по поводу времени заряда.

Но вот дошли руки и до того, чтобы облачить ее в корпус.

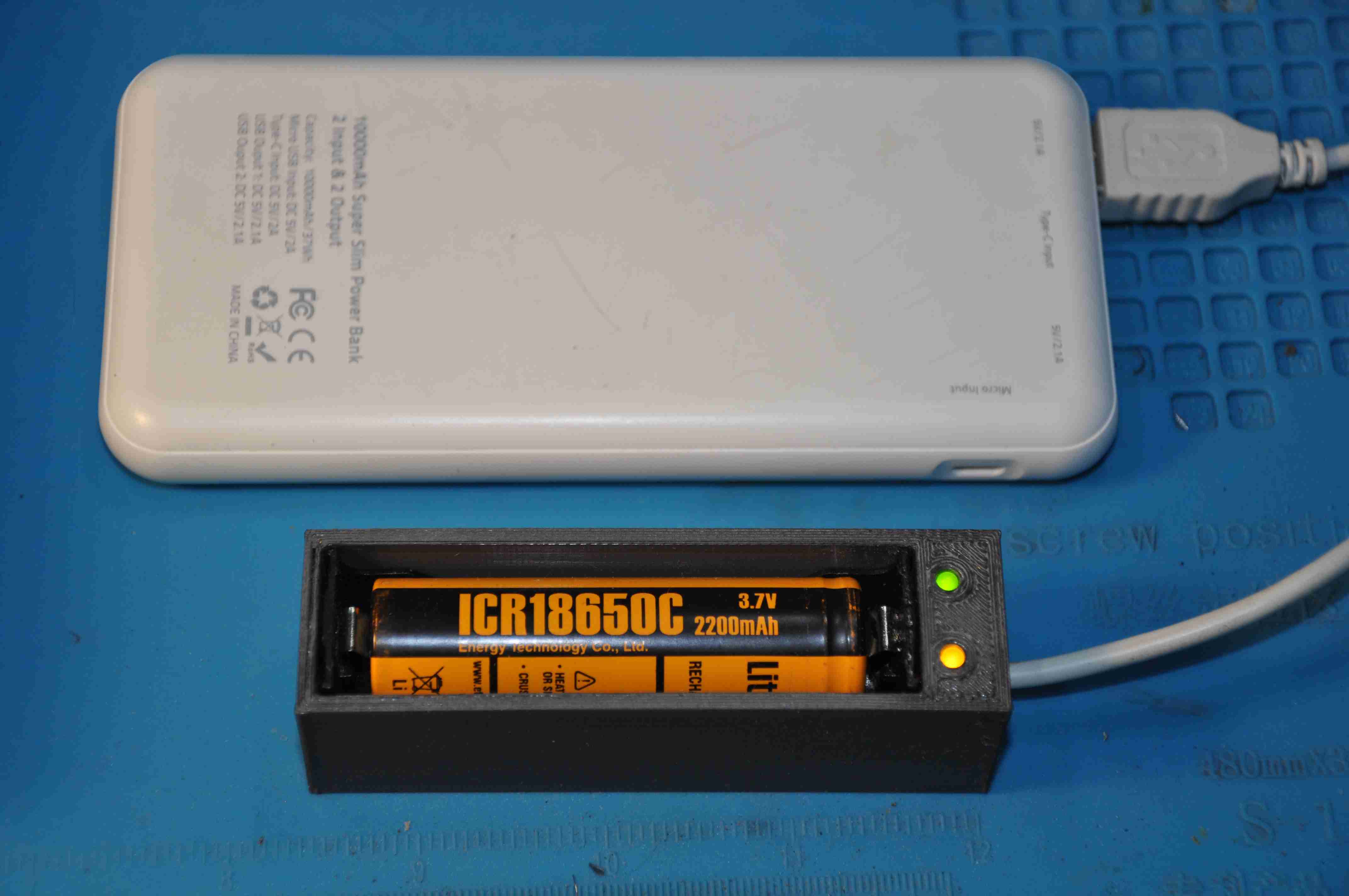

Особо запариваться я не стал распечатал простенькую коробочку и закрепил плату на клей. Нижняя крышка тоже приклеена намертво. Чтобы сделать индикацию красиво, пришлось найти парочку светодиодов с длинными выводами и поднять их наверх.

В приложении файлы для печати и проект в формате .dwg.

А на сегодня всё. Удачи.

03.12.2020

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.

Приложение:
Схема и разводка платы.
Корпус для зарядки.
