Лабораторный блок питания 30V 5A из модулей с Али.

	Понадобилась мне заменить свой старенький «Марс», сделанный еще в СССР, на что-то с бо’льшим напряжением. Понятное дело, что сейчас лабораторный блок питания можно купить за разумные деньги и закрыть эту тему. Но я не ищу легких путей и поэтому решил сделать себе блок питания, из модулей, которые сейчас в большом ассортименте есть в интернет магазинах. Но и здесь не обошлось без подводных камней.

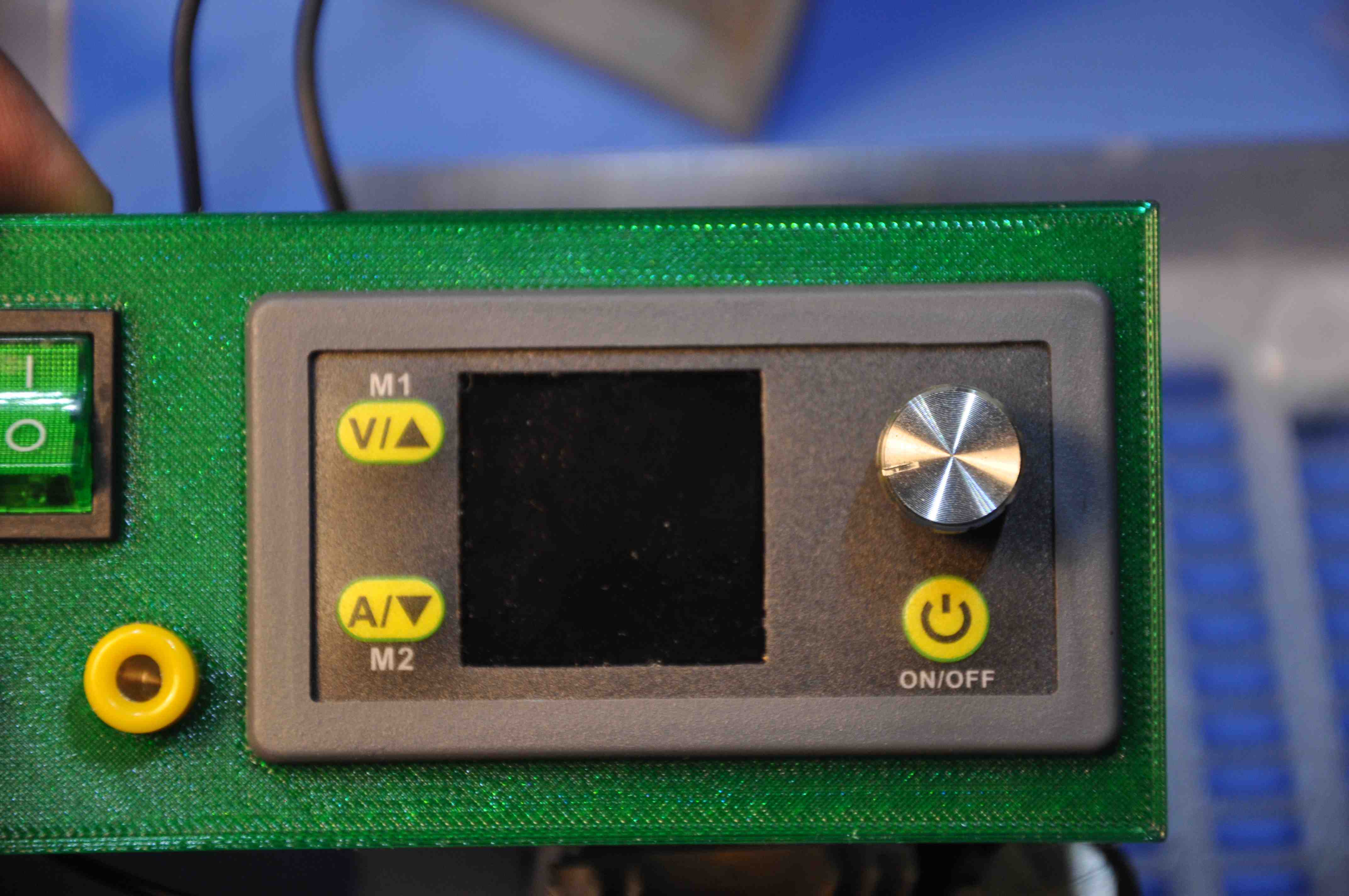

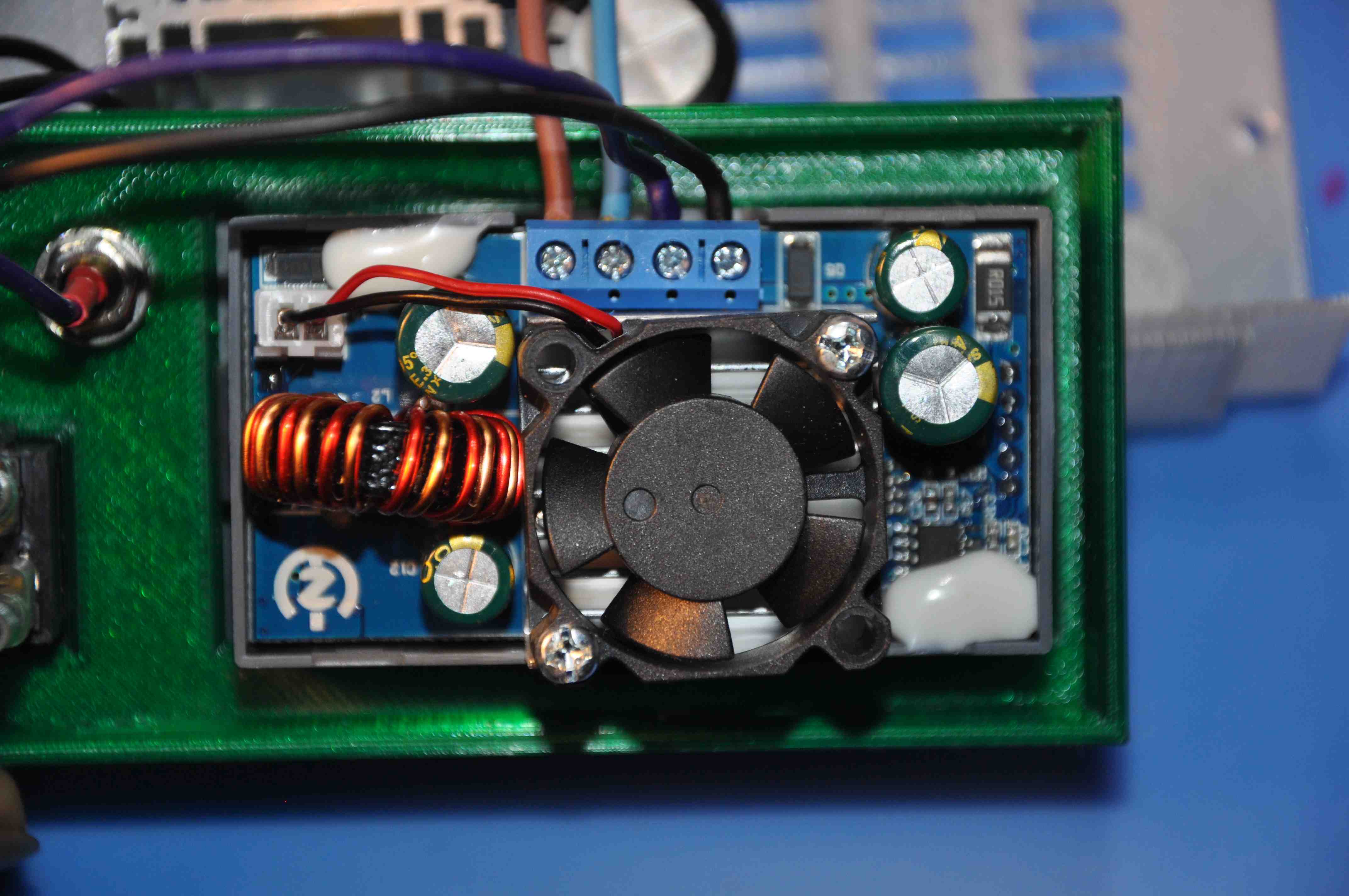

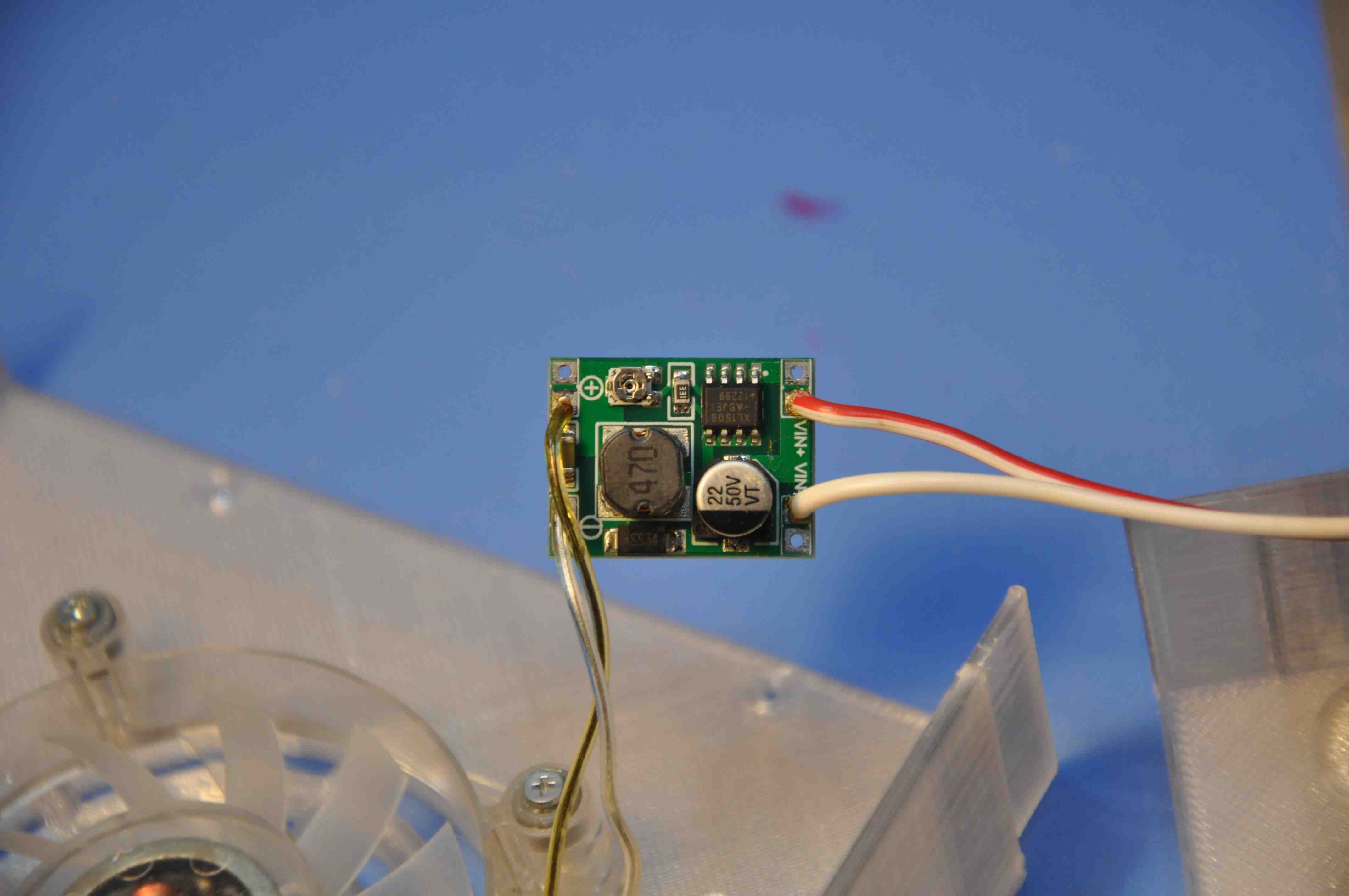

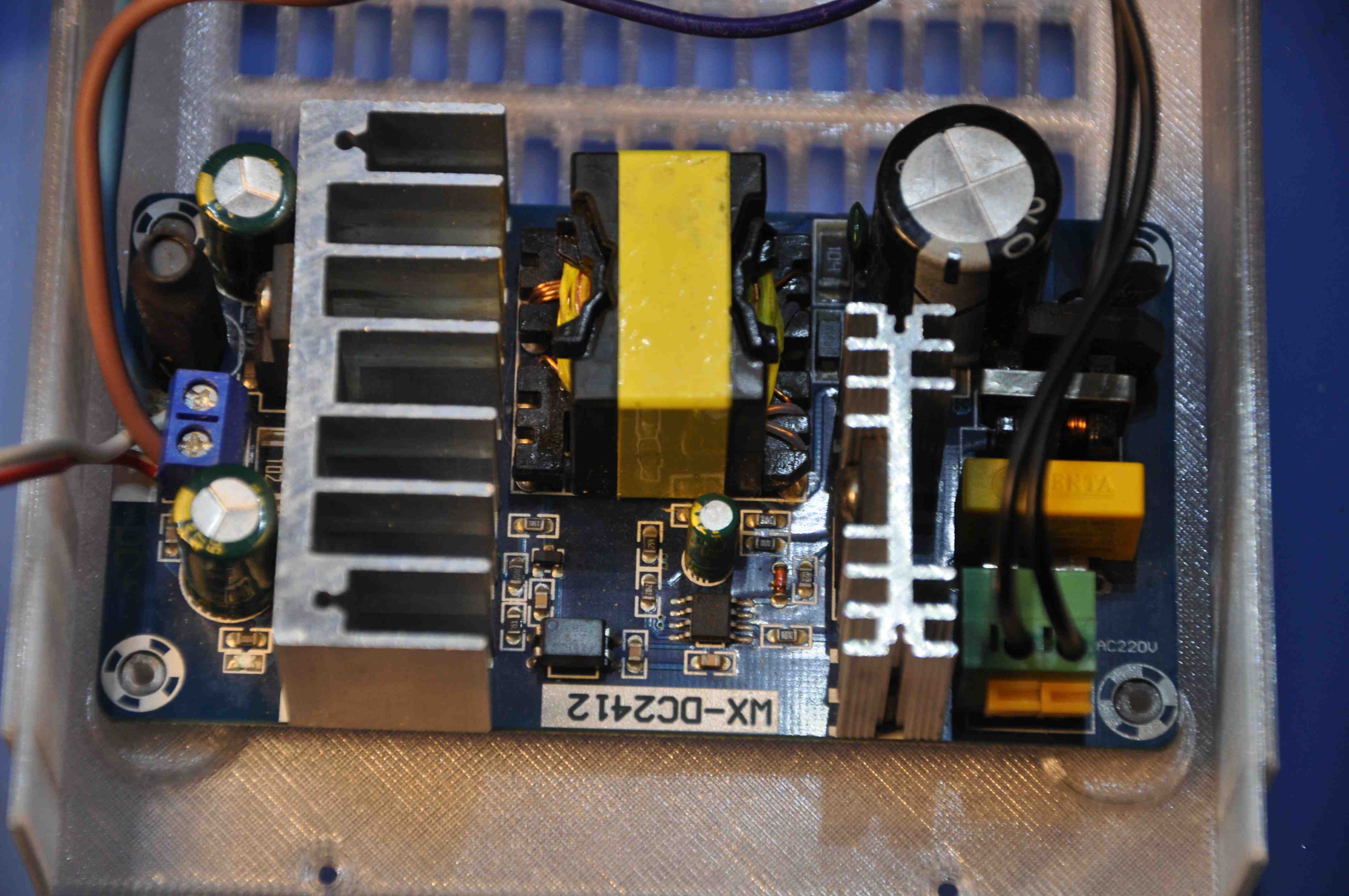

За основу я взял импульсный блок питания с выходным напряжением 36V и максимальным током 5А. В качестве управления, недорогой понижающий преобразователь с возможностью регулировки как напряжения, так и тока с такими же входными параметрами. Ну и для качественного охлаждения решил воткнуть имевшийся у меня вентилятор. И вот тут меня ждала первая засада. Оказалось, что запитать этот вентилятор не так-то просто. Ни 5 ни 12 вольт для питания вентилятора взять негде. Точнее есть возможность подцепиться к вентилятору, установленному на блоке управления, но это решение мне не понравилось. Поэтому пришлось дополнительно приобрести преобразователь малой мощности с входным напряжением более 34 вольт и возможностью регулировки выходного напряжения в большом диапазоне.

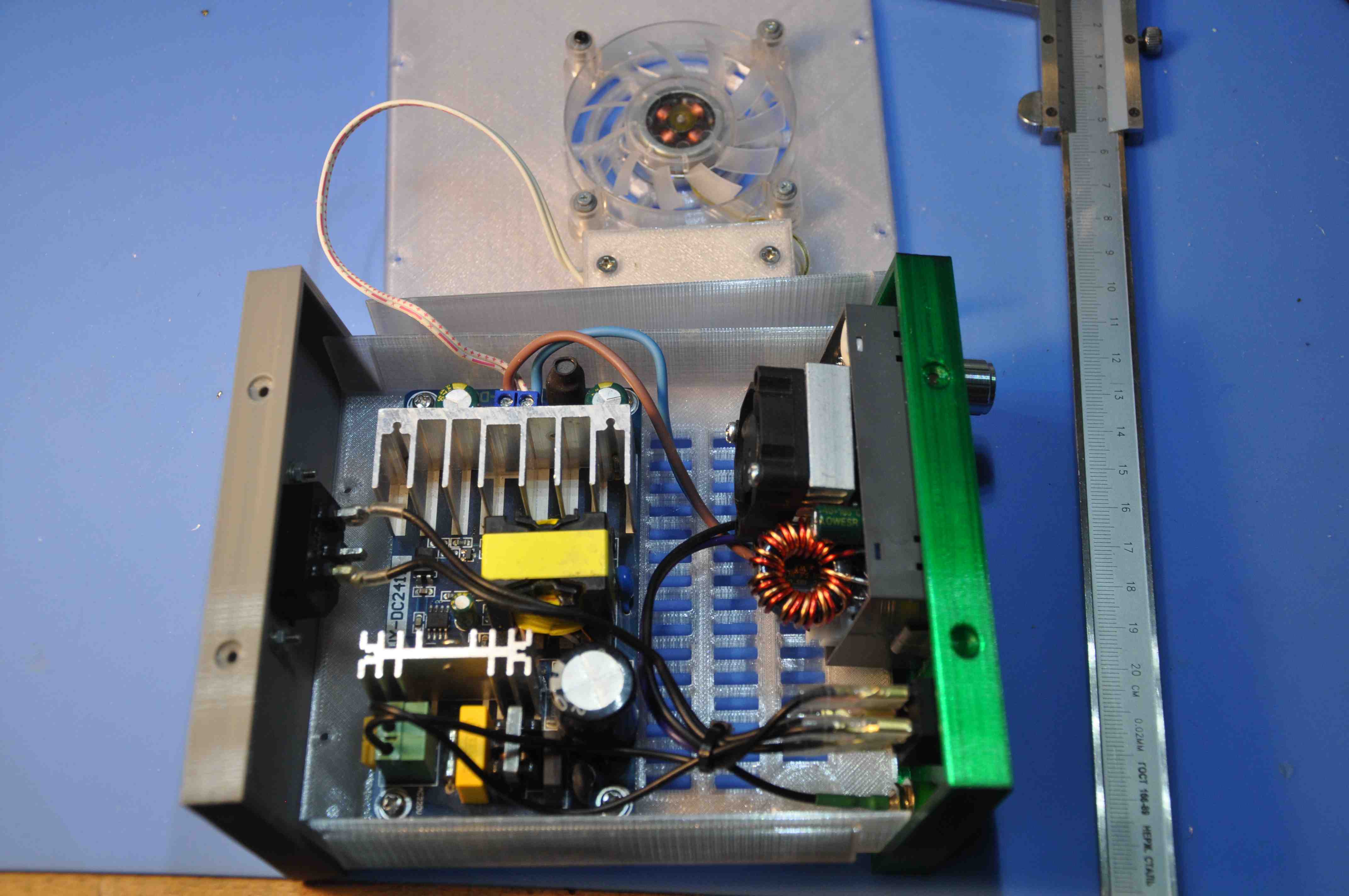

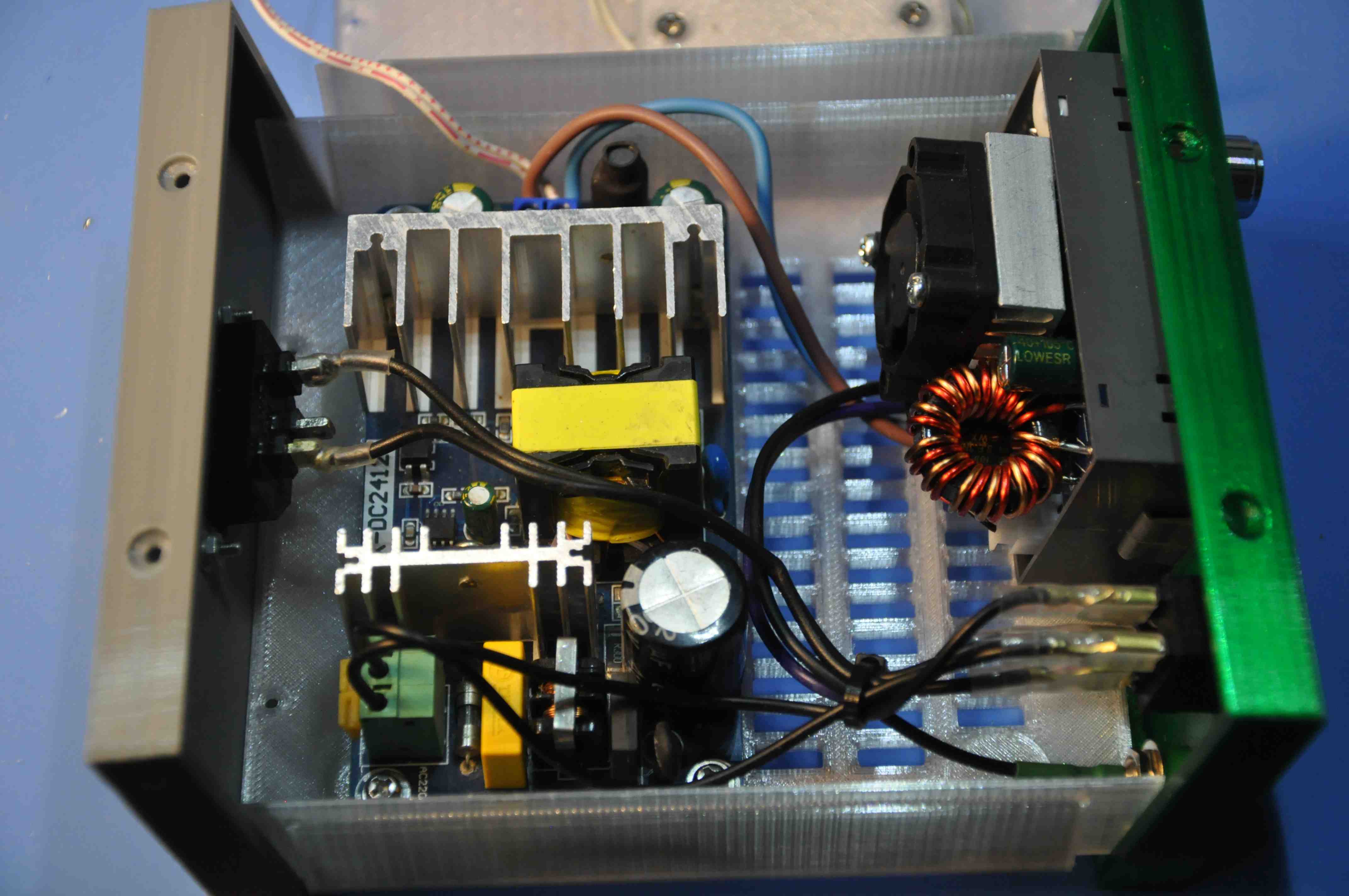

Ну а дальше все просто. Нарисовал и распечатал корпус, разместил все части в нем подключив их между собой и вуаля. Включив блок и начав его тестировать на своей нагрузке понял, что не все так радужно как мне думалось поначалу. И это была вторая засада.

Дело в том, что я, когда выбирал себе модуль регулировки, обращал внимание только на напряжение и ток, который может принять модуль. А надо было еще смотреть и максимальную мощность, на которую модуль может быть нагружен. При входных параметрах 36 вольт и 5 ампер модуль может выдать мощность не более 80-ти ватт. То есть максимальное напряжение при токе 5А может быть не более 16 вольт. Упс. Печалька. А я-то уже губу раскатал. Китайские товарищи быстро вернули меня на грешную землю. Примечательно то, что я сам виноват. Надо было не только внимательно смотреть, но еще и анализировать указанные на сайте характеристики.

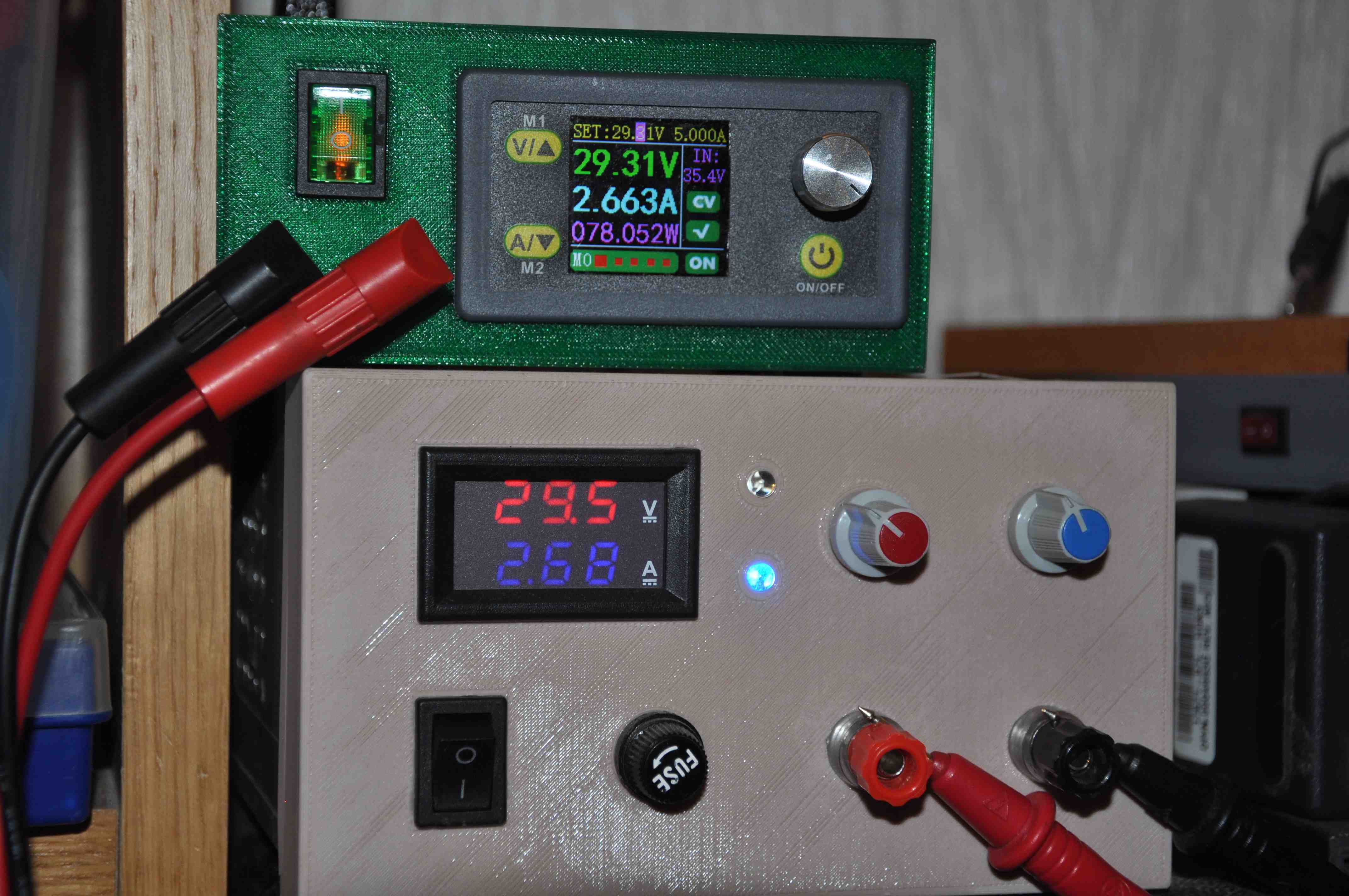

Ну да ничего. Даже с такими ограничениями этот лабораторный блок намного лучше, чем у меня было. Широкий функционал, достаточный рабочий диапазон напряжения, возможность регулировки тока. Ну а то, что при 30 вольтах максимальный ток будет не более 2.5 А… Так до этого времени меня вполне устраивал блок питания, который больше одного ампера вообще не давал. Так, что прогресс на лицо.

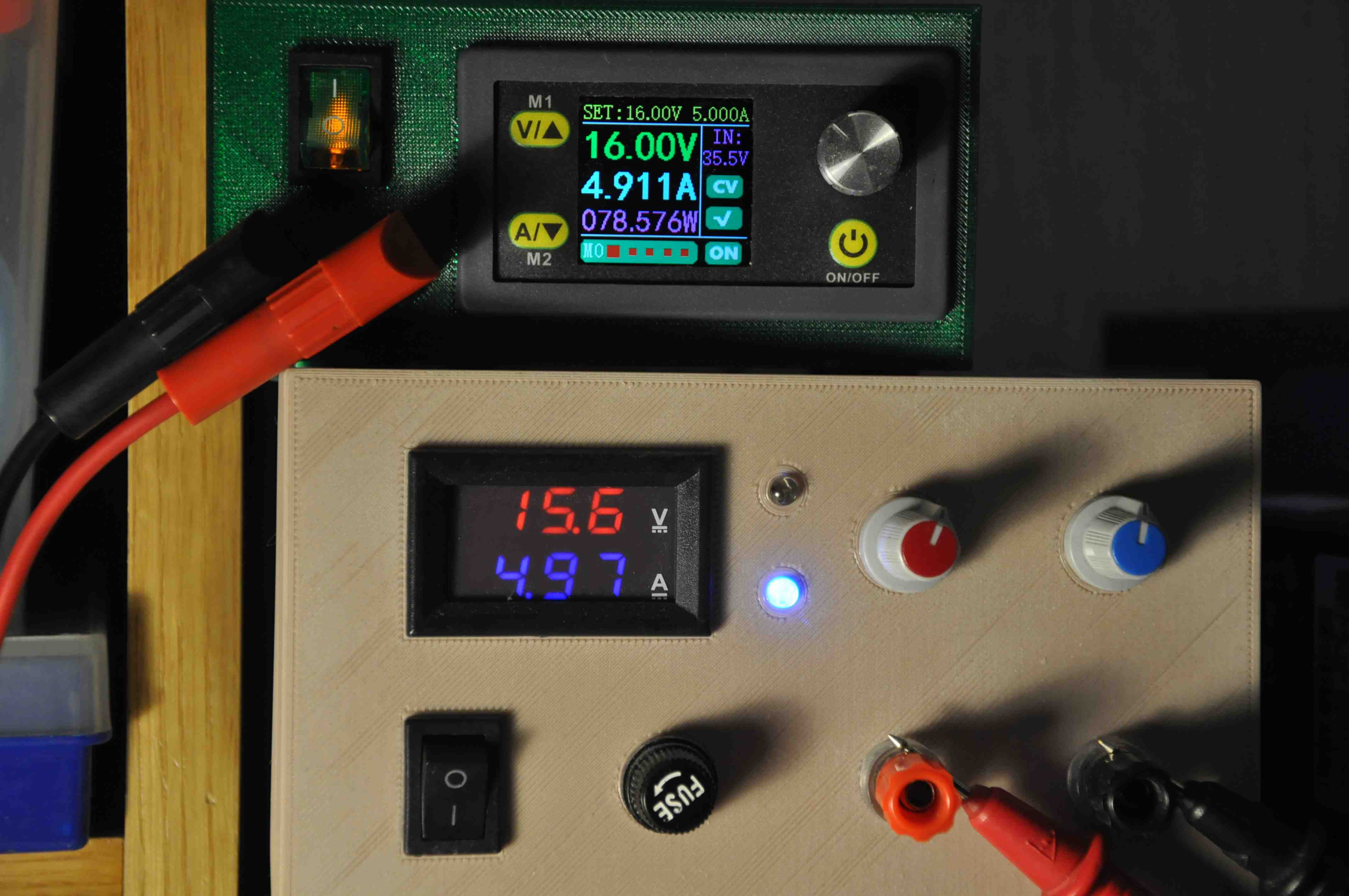

Работу блока питания проверял под нагрузкой 15V 5А в течении 3-х часов. И блок питания, и нагрузка отработали на "ура".

В завершении немного хочу остановится на вентиляторе. Т.к. при максимальных нагрузках внутри корпуса все греется и даже очень сильно, вентилятор обязателен. Я поставил 5-ти вольтовый диаметром 60 мм. Его едва хватает. Если задумаете повторить, то лучше использовать что-то помощнее.

А на сегодня всё. Удачи.

08.10.21

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.
