Усилитель на TDA7056A

музыкальная колонка

На майских праздниках собрались пойти в лес на шашлыки. Но что за шашлыки без музыки? Конечно, китайские блютус-колонки сильно облегчают жизнь и помогают в организации досуга, но те, которыми я пользовался, качеством воспроизведения не блещут, да и заряда аккумулятора у них на весь день не хватает. Поэтому было принято решение реанимировать мою старую компьютерную колонку, которая в начале двадцать первого века зажигала наши лесные вылазки.

Когда-то эту колонку мне отдали потому что в ней, при транспортировке, был выломан встроенный тембр блок с усилителем да так, что восстановлению уже не подлежал. Недолго думая я воткнул в нее собранный на 174УН7 усилитель. И она с ним честно отработала более десяти лет. После чего замолчала и была забыта. А мы перешли на модные блютус девайсы.

Общий вид колонки Колонка с выпеленой задней стенкой

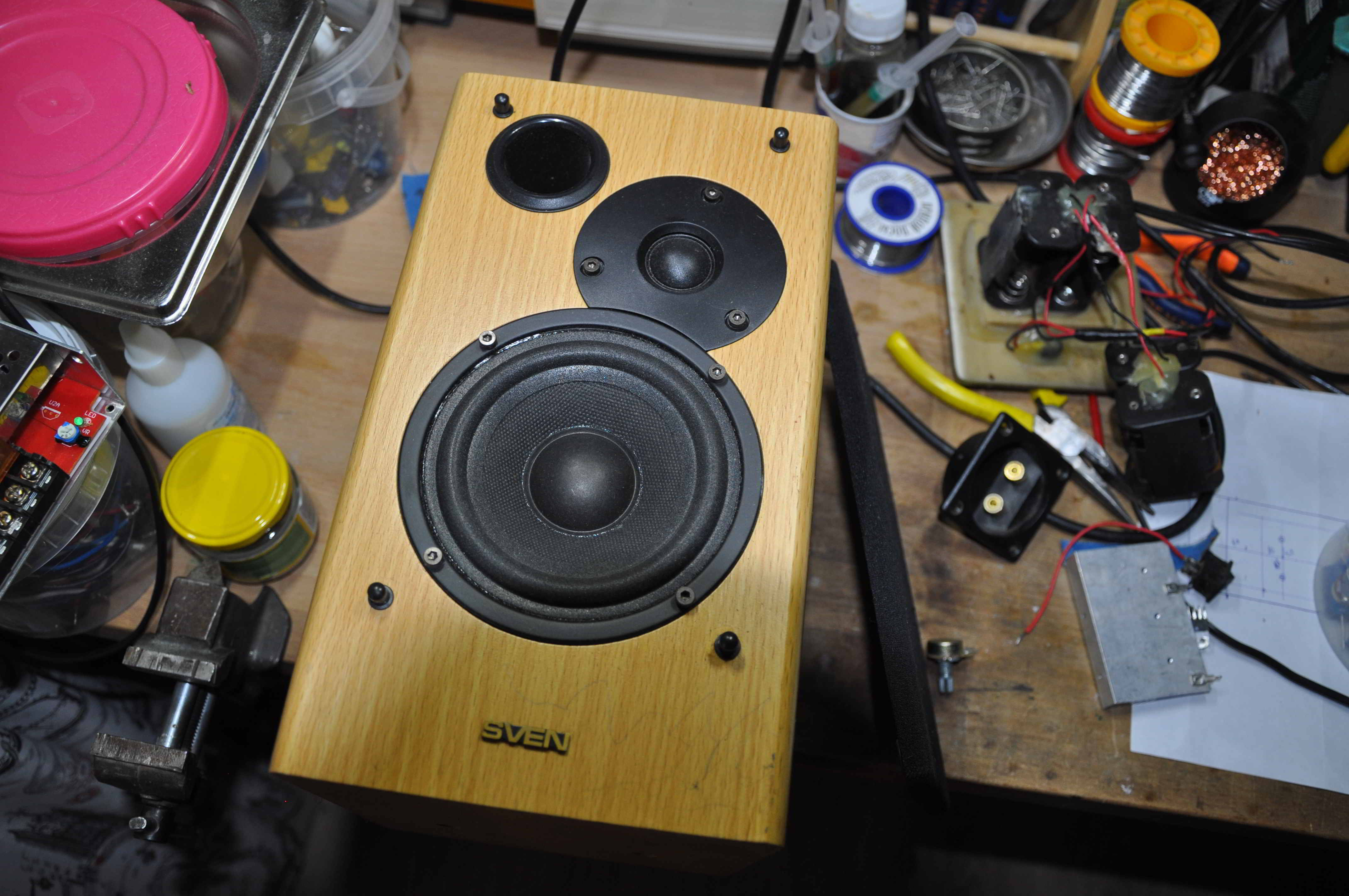

Общий вид колонки

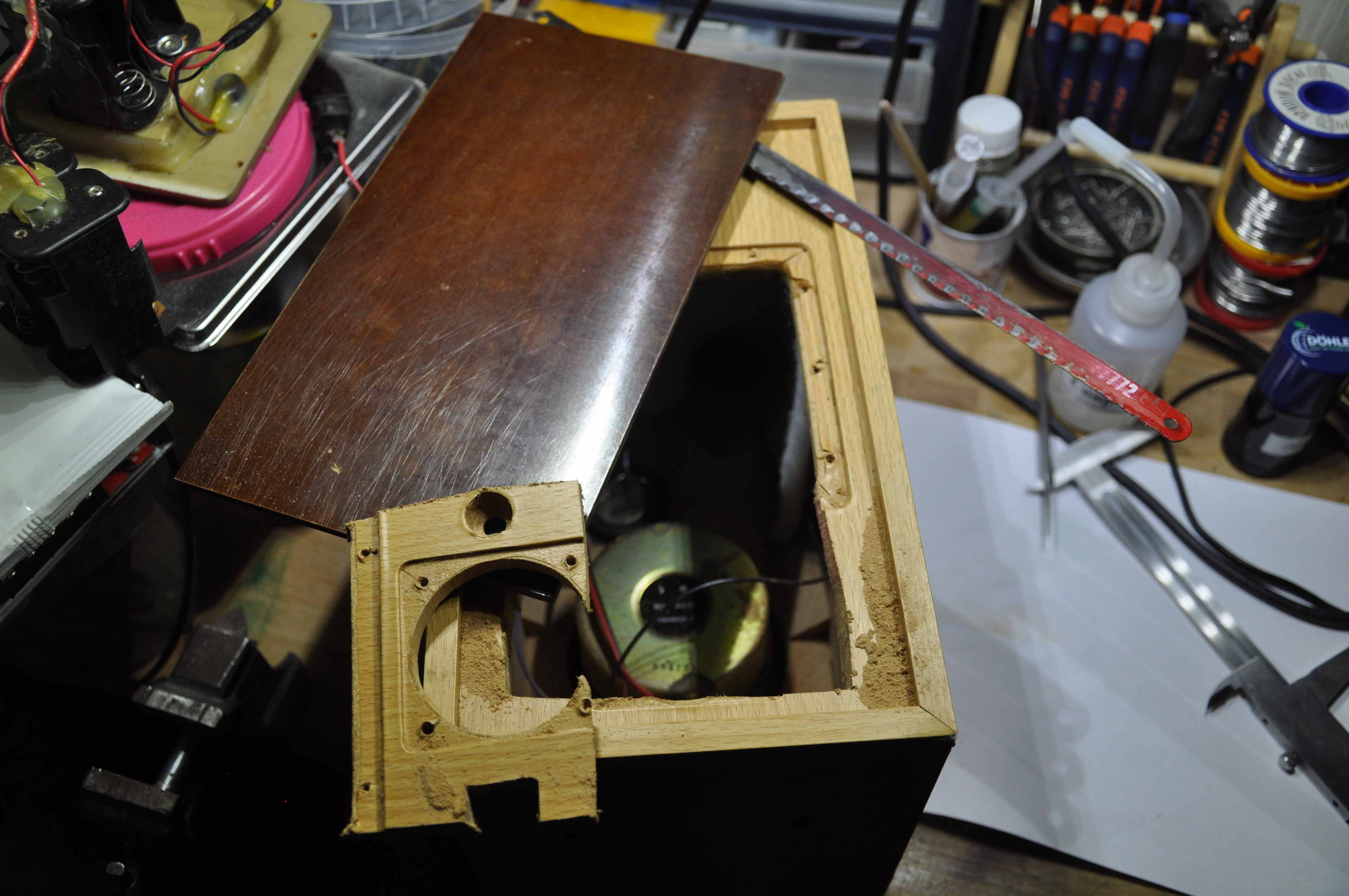

Колонка с выпеленой задней стенкой

Но щенячий восторг от этих кричалок прошел и мысли опять вернули меня к забытым вещам.

Разобрав колонку, я установил причину поломки. От времени высох и распух выходной конденсатор, да и плата подверглась приличной коррозии. Поэтому было приято решение не восстанавливать старую схему, а собрать что-то новое на другой элементной базе. В качестве усилителя была выбрана TDA7056A которая хоть и не имеет премиальных показателей по мощности (3W), зато может работать в большом диапазоне напряжений от 4.5 до 18 вольт. Это и хорошо, и плохо. Плохо потому, что при использовании аккумуляторов необходимо следить за их разрядом и вовремя отключать, а хорошо потому как батарейки этот усилитель будет высасывать до дна. Изначально колонка не имела встроенных аккумуляторов и питалась от внешнего источника. Это немного не удобно, зато дает возможность быстрой смены питающих элементов в случае их мягкой посадки, а большой диапазон входного напряжения позволяет не париться с источником питания. Им может быть, как свинцовый 12-ти вольтовый аккумулятор, вынутый из бесперебойника, батарея солевых элементов питания или банальная 9-ти вольтовая «Крона». А можно прикрутить и что ни будь по моднее собранное на литии.

Схему взял из даташита. Сложностей она не представляет. Единственная ее фишка в том, что для регулировки громкости переменный резистор ставится не на вход усилителя, а цепляется к специальному выводу микросхемы.

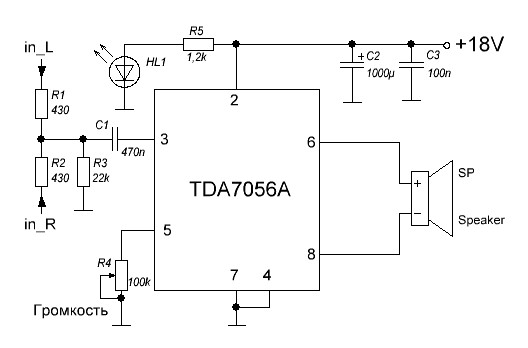

Схема усилителя

Схема усилителя

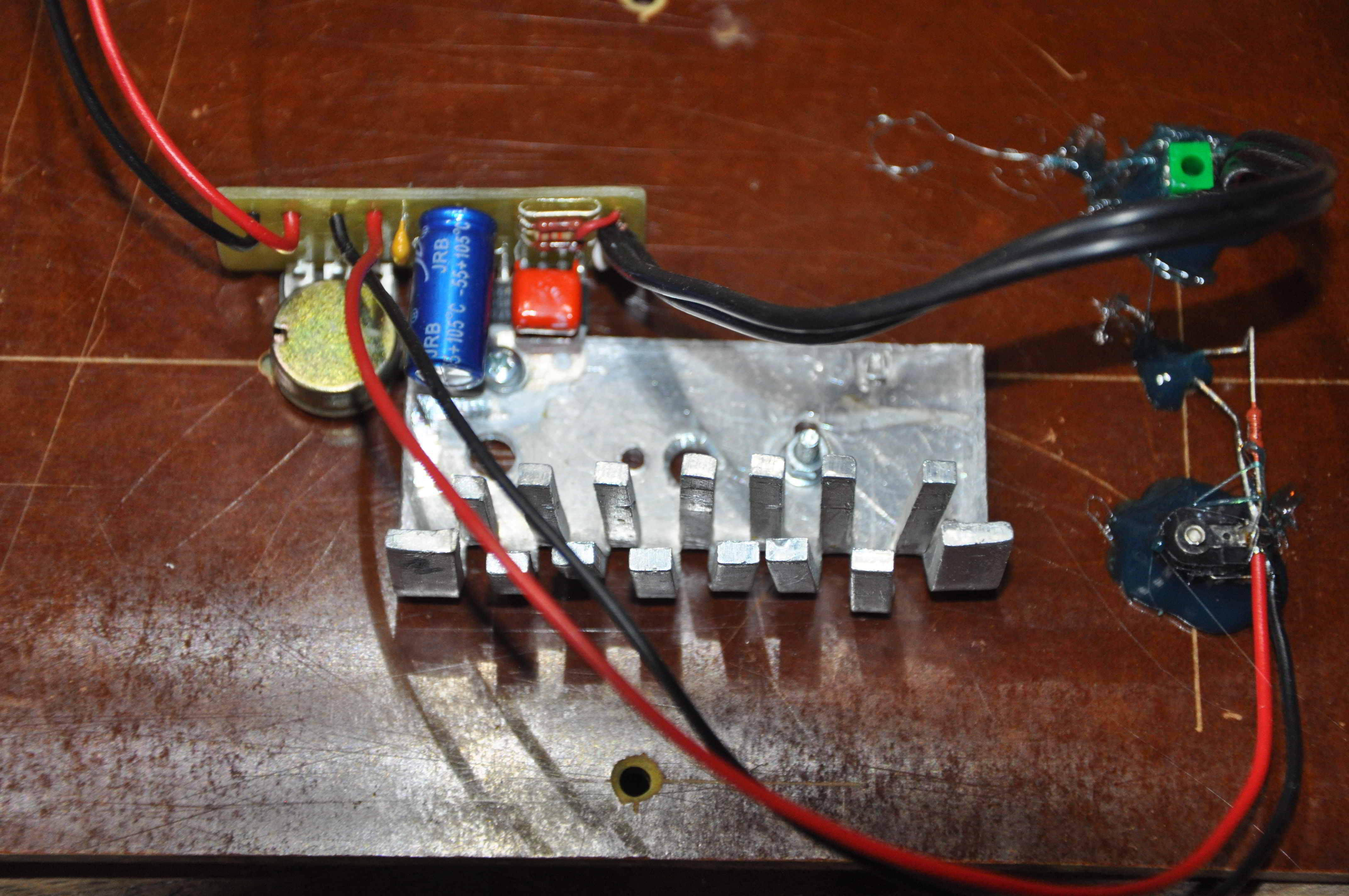

Плата разведена таким образом, чтобы, прикрутив плоский радиатор к микросхеме, можно было бы с помощью него закрепить усилитель на задней панели колонки так, чтобы регулятор громкости выходил наружу.

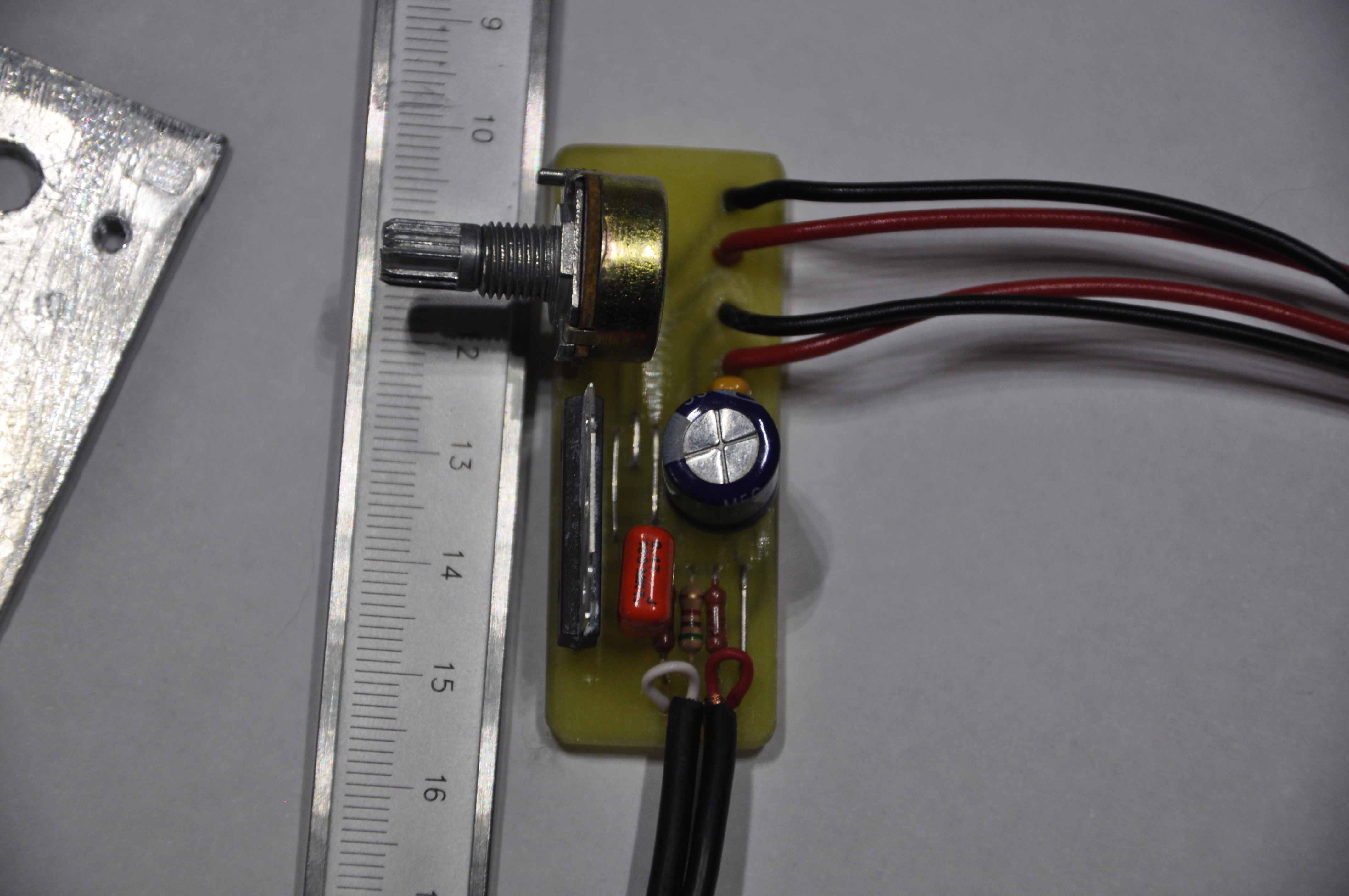

усилитель в сборе усилитель в сборе

усилитель в сборе

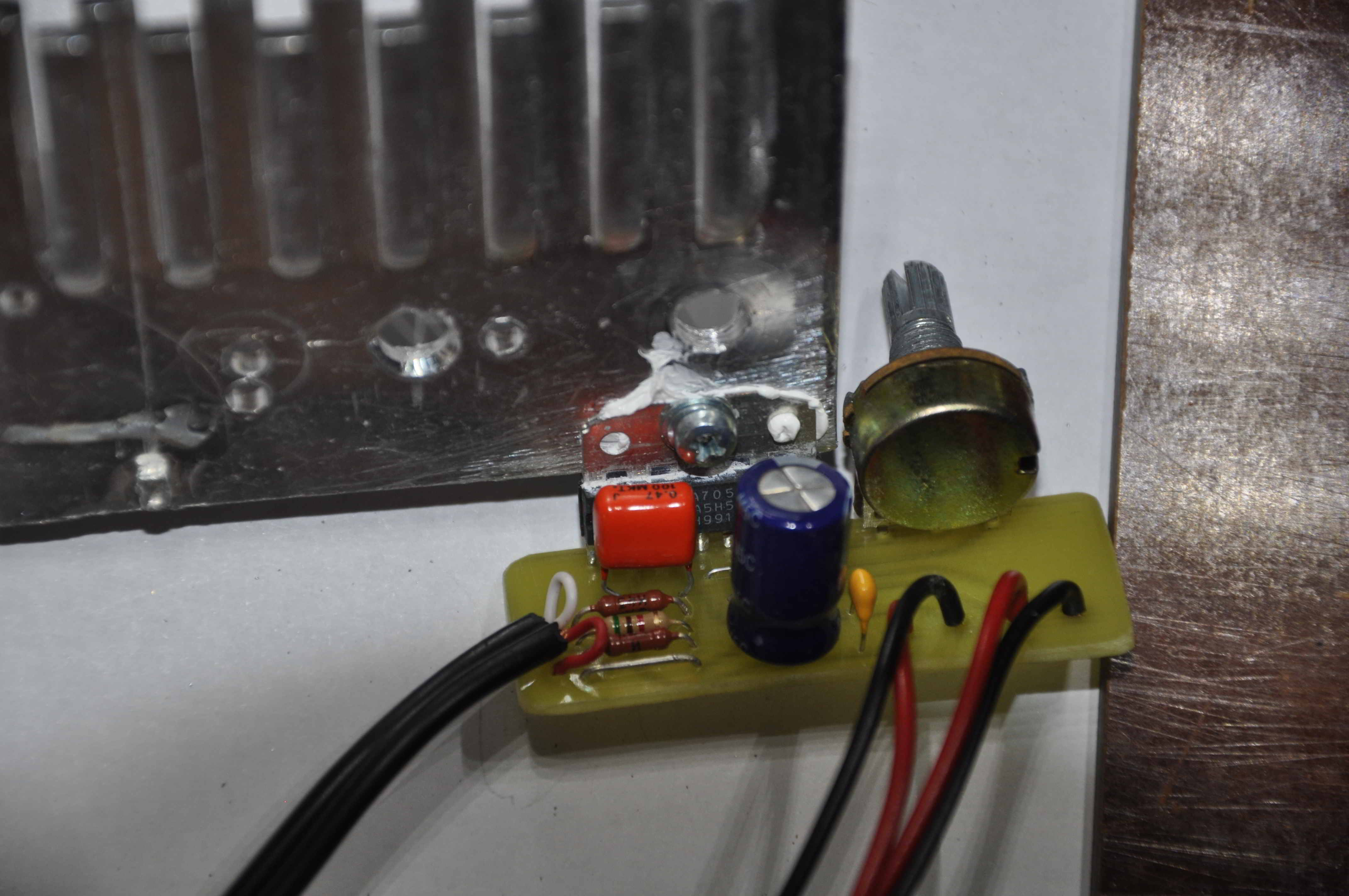

усилитель в сборе

Разводка была сделана под клеммы, но в процессе сборки я от них отказался и припаял провода непосредственно к плате. Разъемы звука и питания, а также светодиод я посадил на клей. И вот что получилось в итоге.

крепление усилителя вид задней панели

крепление усилителя

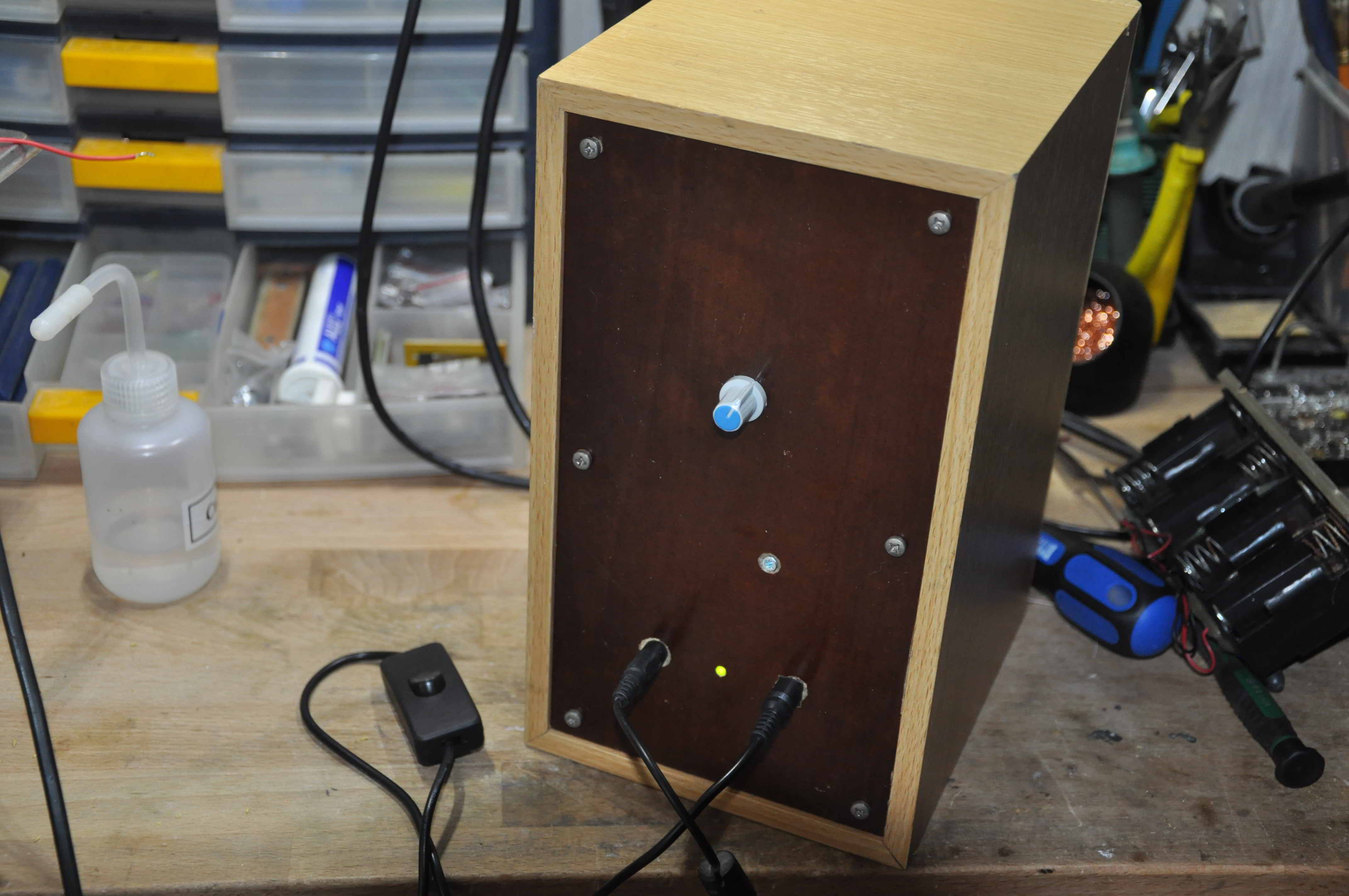

вид задней панели

Даже после стольких лет эксплуатации колонка играет на удивление хорошо. Мощности усилителя хватает чтобы в лесу у столика с напитками и шашлыком можно было насладиться еще и хорошей музыкой. Есть и недостатки не относящиеся к работе устройства. Это больший вес и объем по сравнению с китайскими кричалками. Но когда в лес идет большая компания, то всегда есть пустые руки, которые могут понести пару…тройку килограмм музыки.

По результатам использования обновленной колонки меня попросили вставить туда блютуc и сделать 5-ти вольтовый выход для возможности заряжать смартфоны. Думаю, что и то, и другое не лишено смысла и со временем колонка будет дополнена этими примочками.

А на сегодня все. Удачи.


29.05.19



Вот как-то так. Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.


Приложение:
Скачать схему и разводку
