Усилитель на TDA7253

усилитель на TDA7253

Для тех кому нужен простой монофонический усилитель.

Мощность усилителя по даташиту 8 W. Разводка платы в приложенном файле.

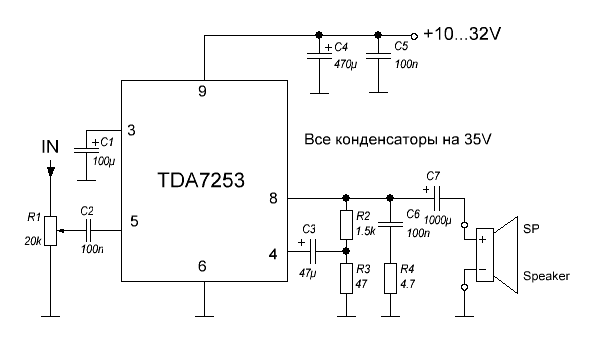

Схема усилителя

Схема усилителя

Окончательная разводка платы была немного изменена в части положения выходного конденсатора. Его надо перевернуть и монтировать плюсом от микросхемы, а не так как изображено на фотографиях. И обязательно заземлите корпус переменного резистора. Для этого на плате предусмотрено дополнительное отверстие под проводок.

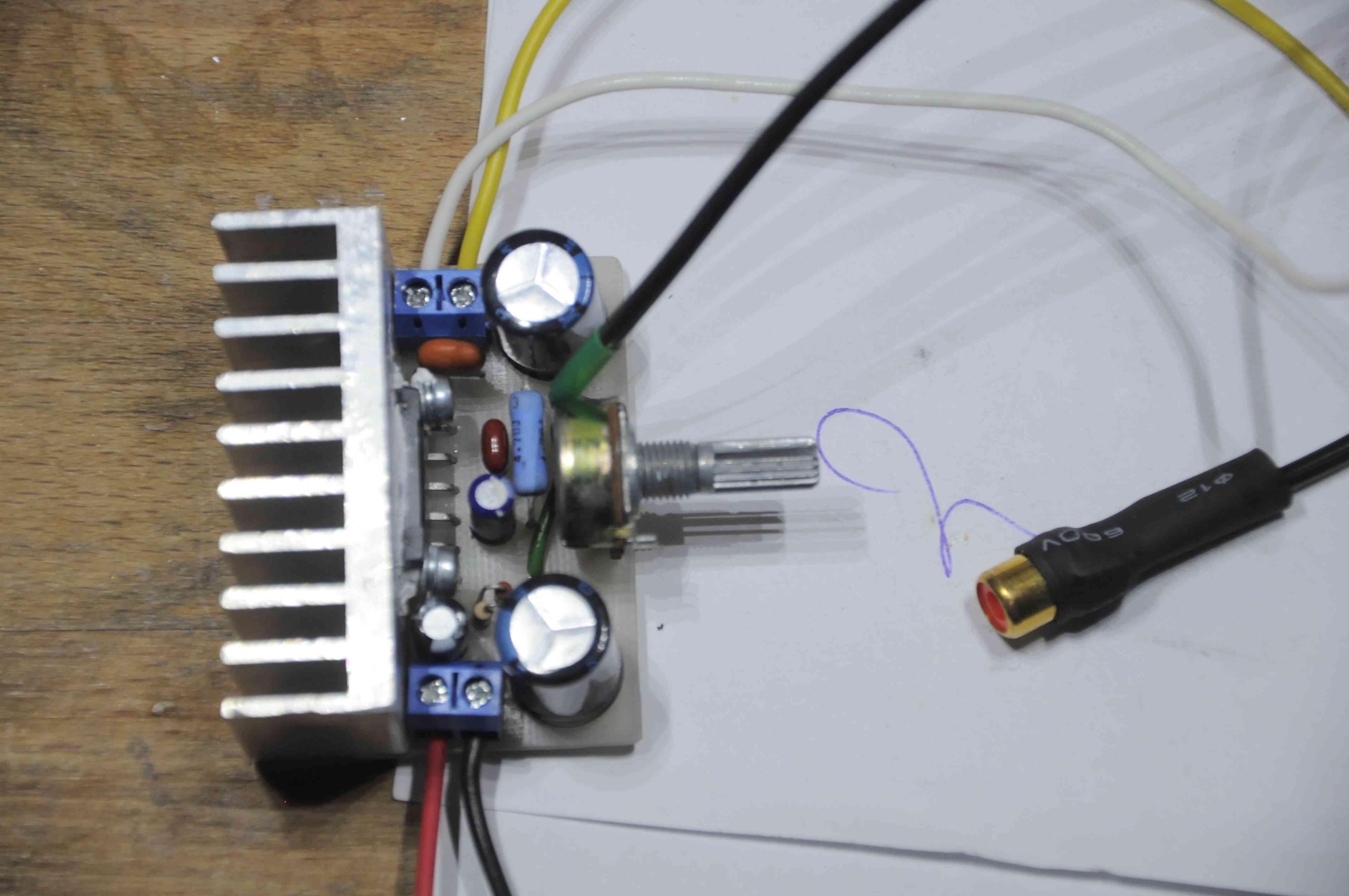

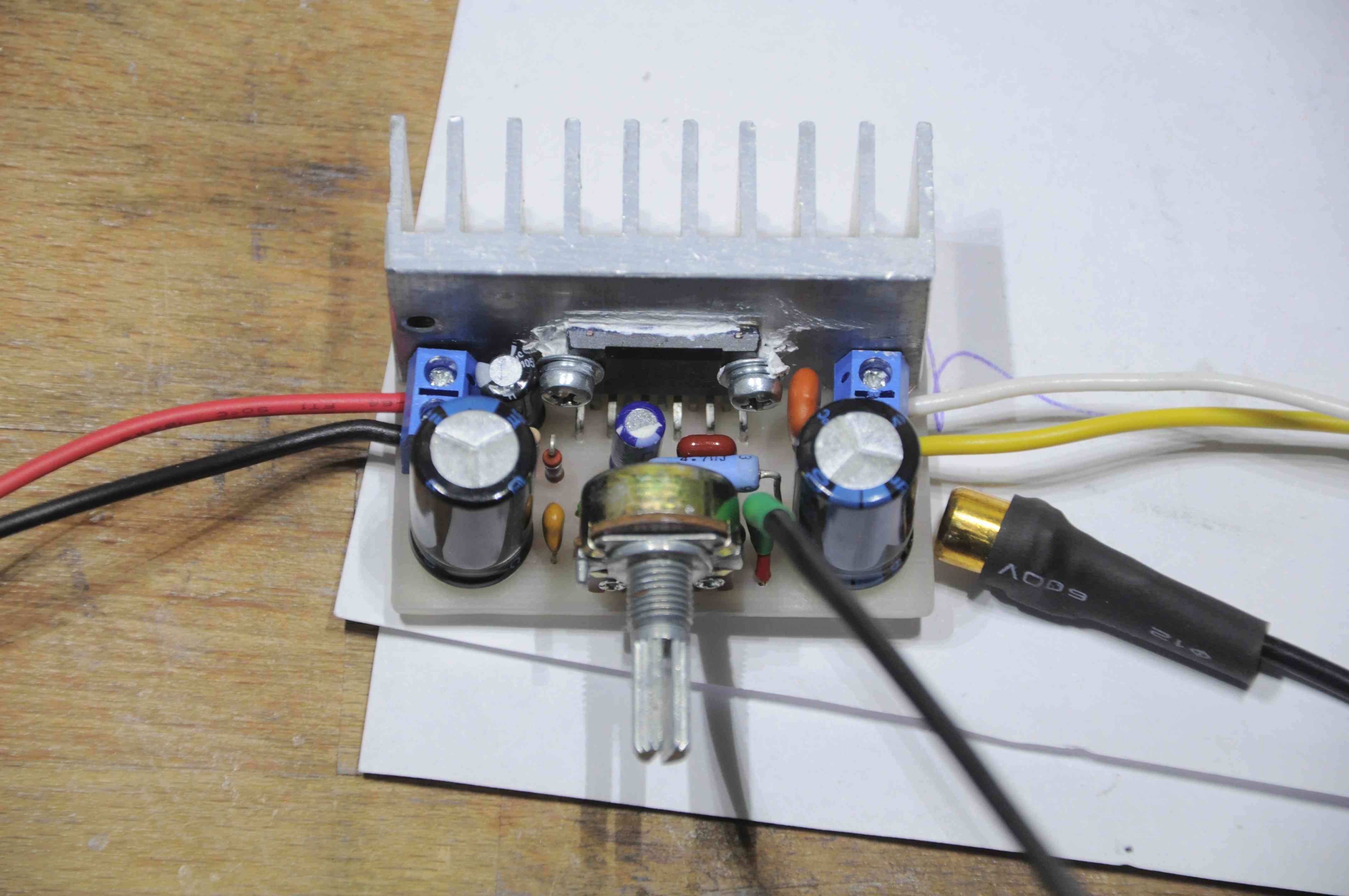

усилитель в сборе усилитель в сборе

усилитель в сборе

усилитель в сборе

Усилитель громкий, собственных шумов практически нет, по крайней мере ухо не слышит. Питание устройства от 10 до 32 вольт. В целом работает хорошо.

А на сегодня все. Удачи.


25.06.19



Вот как-то так. Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.


Приложение:
Скачать схему и разводку
