Селектор каналов для аудио аппаратуры.

Селектор каналов для аудио аппаратуры..

В процессе оснащения себя самодельной аудио аппаратурой, понял, что без селектора входов мне к сожалению, пока, не обойтись. Посему недолго думая заказал на Али релющки и приступил к делу. Но так как усилителя мощности у меня пока нет, да и ставить в него селектор входов у меня желания тоже не наблюдается, то я сделал селектор отдельным устройством с микроконтроллерным управлением.

Обычно селекторы входов ставят непосредственно в усилитель мощности. Но как было сказано выше, устанавливать это устройство в усилитель у меня желания нет. Более того для возможности подключения нескольких усилителей мне нужны не только входы, но и, как минимум, два выхода.

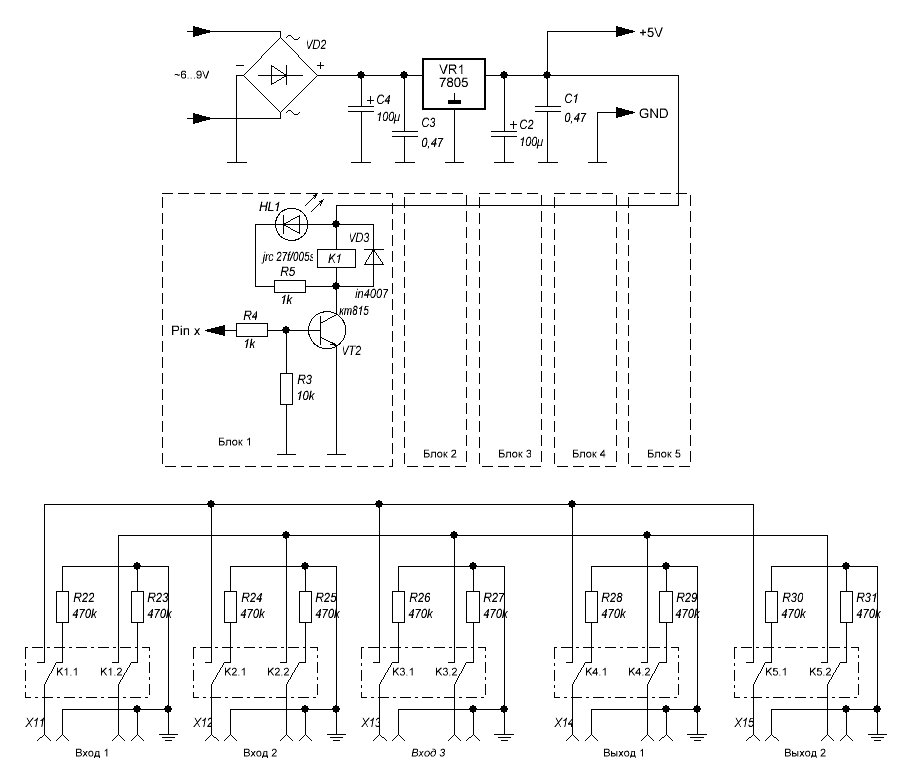

Схема блока реле

Схема блока реле

Это типичная схема обвязки реле. Ничего инновационного в ней нет. Светодиоды параллельно реле можно не ставить. Я их влепил для визуализации процесса включения реле при программировании. Но их можно использовать для индикации подключенных входов/выходов если пометить на заднюю панель усилителя. В общем пустячок, а приятно. Схема сделана таким образом, что ее можно использовать с любым управляющим устройством будь это галетный переключатель, схема управления на счетчиках (к561ие8) или на другом микроконтроллере без разницы.

Но так как мне надо коммутировать не только входы, но и выходы я решил сделать управление на микроконтроллере, к тому же у меня уже давно была ATtiny26 валяющаяся без дела.

Схема управление селектором

Схема управление селектором

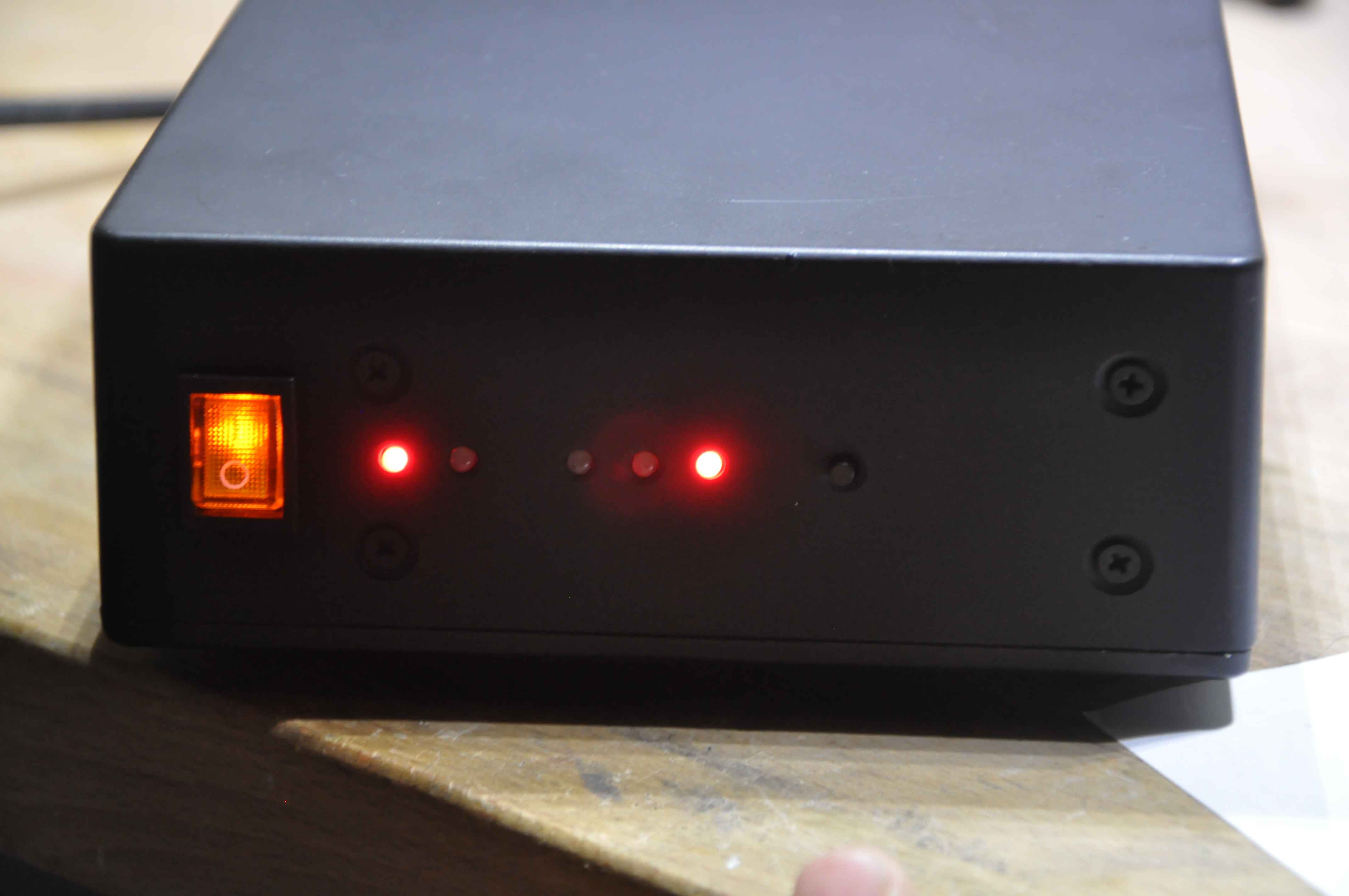

Ножек контроллера вполне достаточно чтобы разделить процесс включения реле с процессом переключения каналов. То есть при смене каналов все реле отключаются, при этом индикация меняет цвет с зеленого на красный, затем, когда необходимые установки сделаны, через небольшой промежуток времени реле включаются но уже с новыми настройками. Об этом также сигнализирует смена цвета индикаторов. Входные каналы переключаются короткими нажатиями на кнопку управления, а выходы переключаются путем удержания кнопки в нажатом состоянии. Также при смене каналов новые значения записываются в память и при следующем включении устройства автоматически устанавливаются выбранные ранее каналы. Прошивку можно посмотреть в приложенных файлах. Я полностью заархивировал проект, сделанный мной в CVAvr так, что если кому захочется поиграть с настройками или изменить программу, то это можно легко сделать.

О корпусе можно сказать только то, что я использовал понравившейся мне алюминиевый ВО11 222х146х55. Такой же я использовал для ЦАПа и сетевого фильтра. Стоит, он не дешево, но зато работать с ним одно удовольствие. И да… Я прикупил черной краски. :-)

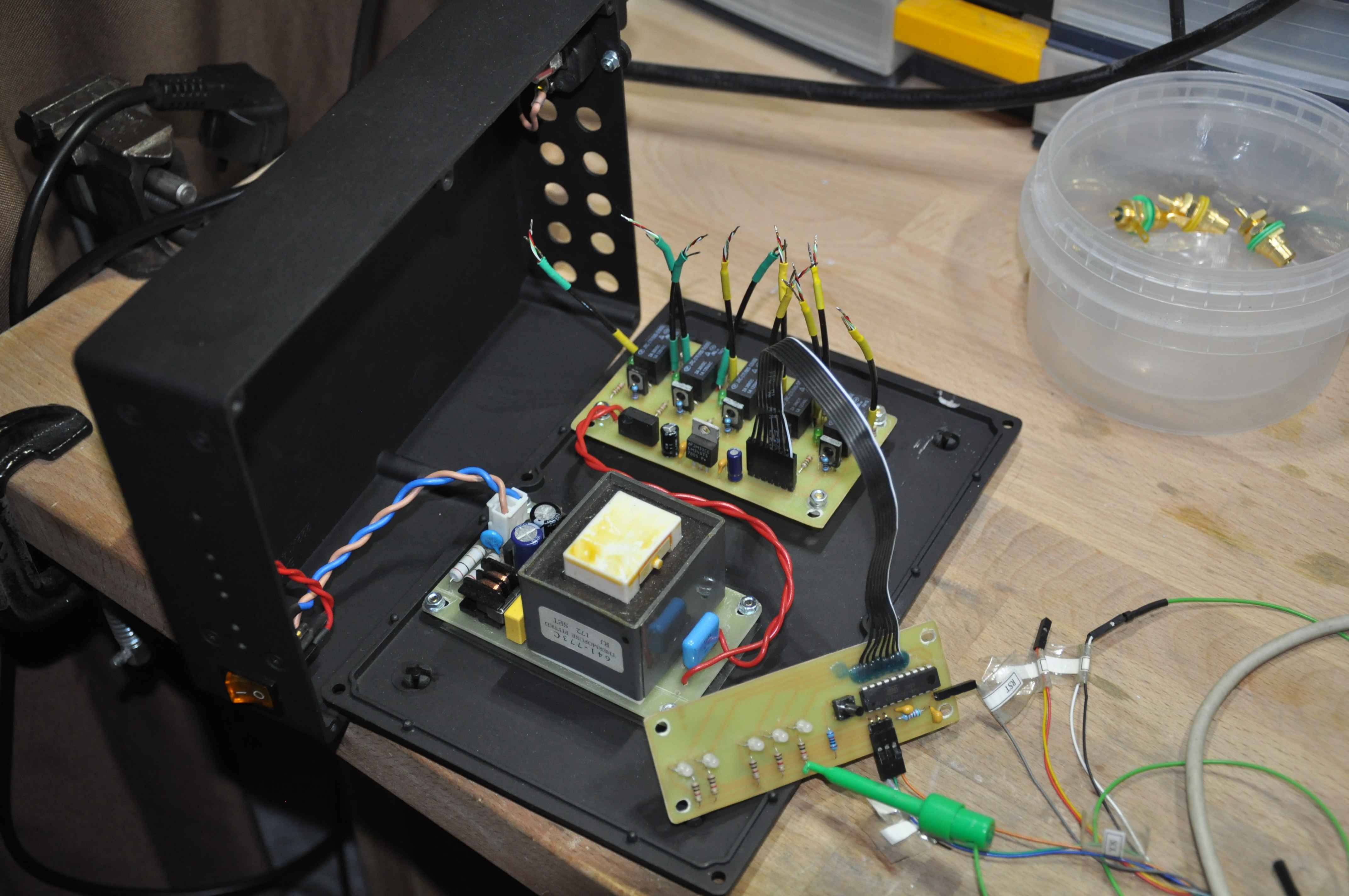

Селектор в разобраном виде Плата релейной группы

Селектор в разобраном виде

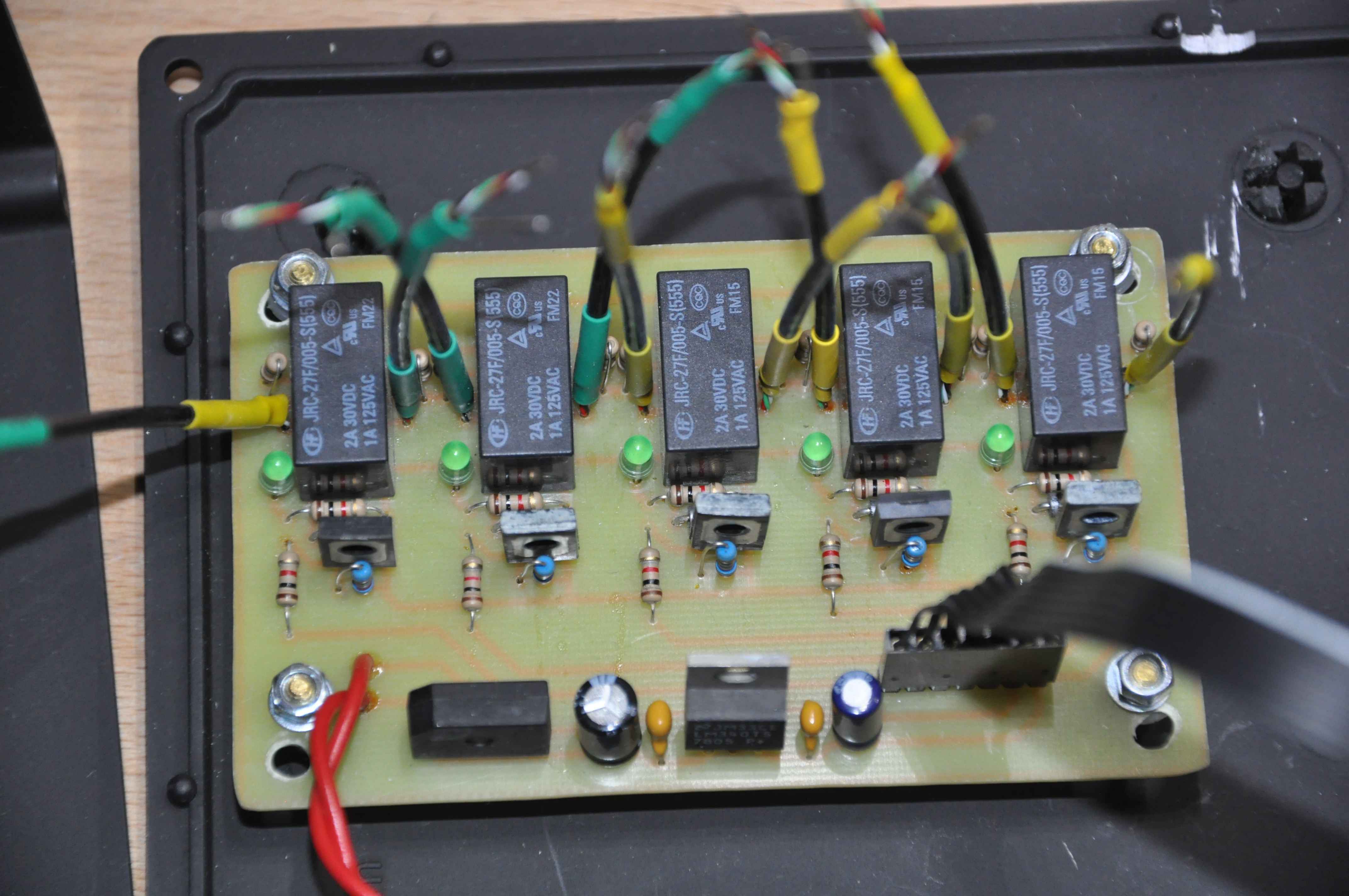

Плата релейной группы

Все элементы размещены на трех платах (управление, блок питания, блок реле) смонтированных на стоечках, установленных на нижней крышке и передней панели. Аудио разъемы изолированы от корпуса, а сам корпус заземлен через общий провод на разъеме питания. И вообще я сделал так, чтобы земля устройства не контактировала с аудио землей. Блок питания у меня уже был от другого ранее не доделанного проекта.

При разметке я немного ошибся и мне пришлось растачивать отверстия в платах под уже имеющиеся места креплений. Но в целом все влезло, закрылось и радует меня своим функционалом.

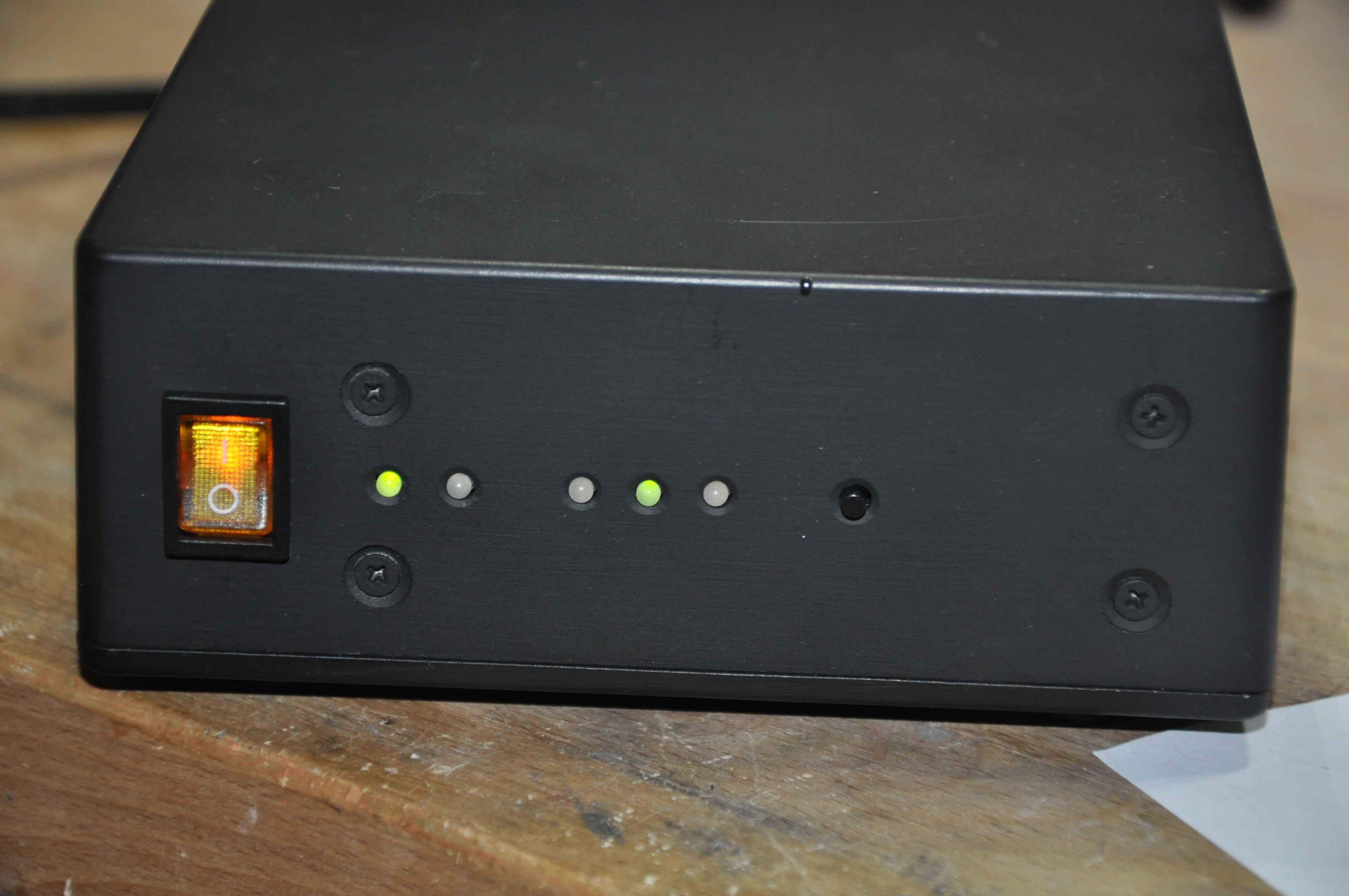

Селектор передняя панель Селектор передняя панель

Селектор передняя панель

Селектор передняя панель


27.03.2017


Вот как-то так. Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.
